نصب و راه اندازی روفتاپ پکیج

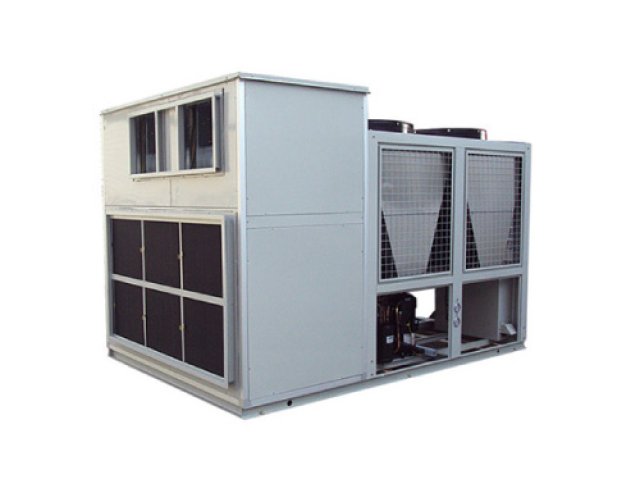

در این مقاله به نحوه نصب و اجرای Roofing Package می پردازیم. پکیج های خنک کننده هوا یکپارچه در مدل های مختلف با ظرفیت اسمی سرمایش 30 تا 330 تن تولید می شوند. این پکیج ها در فضای باز نصب می شوند و امکان نصب پکیج های پشت بام روی زمین یا پشت بام وجود دارد.
در این سری مجموعه در تمامی مدل ها از کمپرسور رفت و برگشتی و در برخی مدل ها از کمپرسور اسکرول استفاده می شود و می توان آن را با سه نوع مبرد R22-R407C-R134A عرضه کرد.
تنوع این محصول بسیار حائز اهمیت است و کاربر می تواند بر اساس نیاز عواملی مانند نوع کمپرسور یا حجم هوای مورد نیاز، نوع و جنس پره ها، فیلتر مورد نیاز و ... محصول مورد نیاز خود را انتخاب کند.
وی از جمله پکیج های سقفی موجود در بازار ایران به پکیج پشت بام خاکستری ال جی در پشت بام و نمای داخلی مشابه پکیج پشت بام سرما آفرین اشاره کرد.
مشخصات فنی سقف ها
هر بسته دارای یک یا دو مدار خنک کننده راهنمای خرید روف تاپ پکیج مجزا است که هر یک درصدی از بار کل واحد را بر اساس ظرفیت و نوع کمپرسور تامین می کند.
سیستم توسط PLC کنترل می شود.
هر کیت شامل یک سوئیچ فشار بالا و پایین برای هر کمپرسور، سنسور فشار مکش و تخلیه کمپرسور، سوئیچ فشار فن و فیلتر هوا، سنسورهای دمای هوای ورودی و خروجی اواپراتور، شیر انبساط الکترونیکی، شیر قطع کننده خط مایع، شیر شارژ مبرد، صفحه شیشه ای، شیر برقی، فیلتر خشک کن، شیر اطمینان و با مبرد شارژ می شود.
سیستم مدیریت بسته Azotea
با توجه به آمار خدمات پس از فروش هر شرکت، مشخص است که بیشتر خرابی های تجهیزات ناشی از عدم مهارت حرفه ای کسانی است که بدون اطلاع خود اقدام به بازکردن یا نگهداری تجهیزات می کنند که به صلاحدید خود می باشد.
اجزای دستگاه به گونه ای به هم متصل شده اند که لرزش را از بین ببرند. برای نصب دستگاه روی سطح صاف نیازی به ضربه گیر نیست. البته در مواردی که دستگاه بر روی سقف نصب می شود، بسته به نوع سیستم سقف ممکن است نیاز به استفاده از ضربه گیر لاستیکی باشد.
تحویل و تحویل بسته های پشت بام
انتقال تجهیزات باید با توجه به محل نصب توسط جرثقیل انجام شود.
دستگاه را از نظر آسیب در هنگام حمل و نقل بررسی کنید. در صورت مشاهده هرگونه آسیب، فرم اعلان خسارت را از طریق نماینده حمل و نقل خود پر کنید.
تا زمانی که دستگاه برای نصب در محل مورد نظر آماده نشده است ضربه گیرهای حمل و نقل را باز نکنید.
دستگاه را طوری رها نکنید که به شدت به زمین برخورد کند. دستگاه را افقی نگه دارید.
برای جلوگیری از آسیب رساندن به قلاب یا کابل دستگاه، از میله های پخش بار در بالای دستگاه استفاده کنید.
آن را با استفاده از قاب خود دستگاه تنظیم کنید.
مطمئن شوید که قلاب ظرفیت کافی برای بلند کردن یک قسمت از دستگاه را دارد.
برای بلند کردن قسمتی یا تمام دستگاه باید از قلاب های مناسب استفاده شود.
برای بلند کردن دستگاه، قلاب ها باید فاصله مناسبی از یکدیگر داشته باشند. در شکل زیر ابعاد صحیح پکیج سقف آسانسور نمونه تولیدی شرکت کریر نشان داده شده است.
نکات کلی برای نصب پکیج پاسیو
نصب، نگهداری و تعمیر سیستم های تهویه مطبوع به دلیل فشار زیاد سیستم یا قطعات الکتریکی می تواند بسیار خطرناک باشد.
ساخت اسکلت فولادی را در قالب طرح ارائه شده توسط شرکت ادامه دهید و سپس نسبت به نصب پکیج بر روی خودرو اقدام نمایید.
محل نصب پکیج سقفی باید به گونه ای باشد که فضای کافی برای تعمیر و تعویض قطعات آسیب دیده و فرسوده مانند کویل، شفت، کمپرسور و ... وجود داشته باشد.
پکیج باید در فضای باز و بدون سقف و سایه نصب شود و در فاصله مناسب از دیوار برای تامین هوای کندانسور نصب شود.
محل نصب کیت باید به گونه ای باشد که دسترسی به تابلو برق امکان پذیر باشد.
تعمیر و نصب پکیج سقفی باید توسط افراد واجد شرایط و با تجربه انجام شود.
در هنگام کار با سیستم حتما به علامت های قرار داده شده روی دستگاه توجه کنید.
هنگام تعمیر سیستم از قطع بودن برق اطمینان حاصل کنید
اطمینان حاصل کنید که اطراف دستگاه را به اندازه ناحیه دسترسی مشخص شده در این کاتالوگ روشن نگه دارید.
دستگاه را در فضای باز نصب نکنید.
حتماً فضای کوچک (1.8 متر) 6F اطراف دستگاه را رعایت کنید.
قسمت بالای دستگاه نباید به هیچ وجه قسمت فن کندانسور را مسدود کند.
دستگاه را در نزدیکی مناطق آلوده نصب نکنید.
این دستگاه برای نصب در فضای باز بر روی کف سیمانی یا سقف فضای باز طراحی شده است.
مراحل نصب شامل اتصالات اصلی برق و ترموستات، کانال های زهکشی و کانال ها می باشد.
دستگاه را تا حد امکان نزدیک به دهانه کانال نصب کنید.
هوای کندانسور نباید تحت تأثیر جریان هوا (باد) قرار گیرد.
ورودی هوای دستگاه را نزدیک مجاری تهویه یا منابع هوای آلوده قرار ندهید.
فضای کافی در اطراف دستگاه برای جریان هوا، ایمنی و دسترسی برای سرویس و نگهداری در نظر بگیرید.
اگرچه این دستگاه ضد آب است، اما از آن در برابر آبی که ممکن است از بالا بیفتد محافظت می کند.
نصب سقف
ساختمان مقصد را برای توزیع وزن بررسی کنید. برای حفظ وزن و اندازه دستگاه باید آن را روی سطح صاف یا قاب مناسب قرار دهید.
نصب کف
یک سطح بتنی حداقل 6 اینچ از هر طرف دستگاه برای نصب دستگاه آماده کنید. ضخامت این سطح 8 اینچ است.
فضای دسترسی به دستگاه
در اطراف دستگاه باید حداقل 1.8 متر فاصله داشته باشید.
باید 5 متر فاصله بالای فن کندانسور وجود داشته باشد.
تا حد امکان فضای بالای فن کندانسور باز باشد و در صورت نیاز به نصب سایه بان، فاصله سقف سایه بان با فن کندانسور حداقل 3 متر و سقف سایه بان باشد. باید تمایل داشته باشد. و نمی توانم او را دور بزنم
