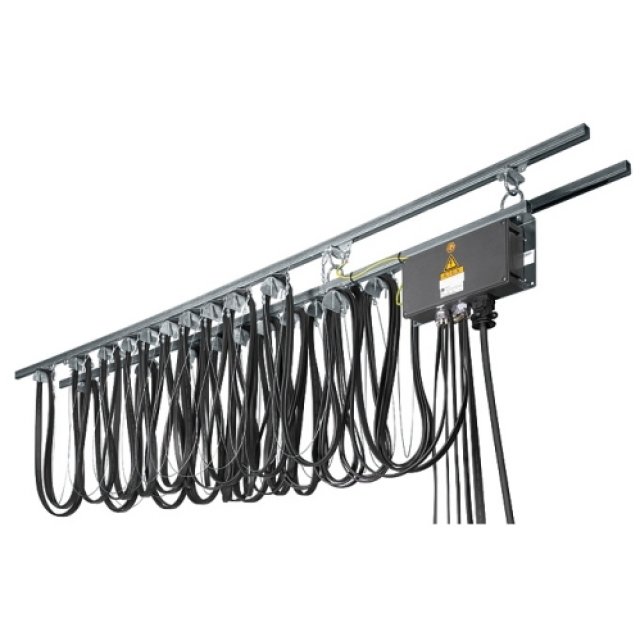

کابل جرثقیل سقفی

این کابل‌ها معمولاً از نوع کابل‌های چند رشته‌ای مسی هستند که با روکش PVC یا پلی‌استر پوشانده شده‌اند.

کابل فرمان جرثقیل باید دارای ویژگی‌های زیر باشد:

مقاومت در برابر سایش و پارگی: کابل فرمان جرثقیل در معرض اصطکاک و فشار زیاد قرار دارد، بنابراین باید دارای مقاومت بالایی در برابر سایش و پارگی باشد.
مقاومت در برابر رطوبت و خوردگی: کابل فرمان جرثقیل در معرض رطوبت و خوردگی قرار دارد، بنابراین باید دارای مقاومت بالایی در برابر این عوامل باشد.
انعطاف‌پذیری: کابل فرمان جرثقیل باید دارای انعطاف‌پذیری بالایی باشد تا بتواند به راحتی در اطراف اجزای جرثقیل حرکت کند.
کابل فرمان جرثقیل معمولاً از دو نوع کابل فرمان اصلی و کابل فرمان فرعی تشکیل شده است.

کابل فرمان اصلی، سیگنال‌های فرمان اصلی را از اپراتور به موتورهای اصلی جرثقیل منتقل می‌کند. کابل فرمان فرعی، سیگنال‌های فرمان فرعی را از اپراتور به موتورهای فرعی جرثقیل منتقل می‌کند.

کابل فرمان جرثقیل باید به طور منظم بازرسی شود تا از سالم بودن آن اطمینان حاصل شود. در صورت وجود هرگونه آسیب در کابل فرمان جرثقیل، باید سریعاً تعویض شود.

کابل جرثقیل

بهتر است بدانید:خط برق رسانی 120 آمپر با متعلقات

ساختار کابل فرمان

در ساختمان کابل فرمان درقسمت هادی از مس آنیل شده و برای عایق از آمیزه PVC استفاده می کنند . وشکل قرار گرفتن رشته ها در داخل کابل به این صورت است که رشته ها به شکل لایه به لایه و هم مرکز بهم تابیده شده اند و هرگز از کابل هایی با یک رشته در مرکز استفاده نخواهد شد . روکش این نوع کابل اگر که کابل‌فرمان ازمدل افشان بدون شیلد باشد ، به رنگ طوسی و از آمیزه PVC ساخته می شوند .
و اگر ، که کابل های فرمان ازمدل افشان شیلد دارباشد ، روکشی از نوع نوار پلی استر دارد. که به دور رشته ها پیچیده شده اند .مصرف کابلهای شیلد دار به طور معمول در تابلوهای فرمان و در فضاهایی که میدان مغناطیسی در آن وجود دارد، مورد استفاده هستند ضخامت لایه بیرونی و روکش کابل 1 میلی متر است . در بعضی موارد هادی کابل‌فرمان از نوع مس افشان ، نیمه افشان و مفتولی می باشد .

انواع کابل فرمان جرثقیل

کابل فرمان جرثقیل به دو دسته کلی تقسیم می‌شود:

• کابل فرمان سیمی: این نوع کابل از چندین رشته سیم مسی تشکیل شده است که با روکش PVC یا پلی‌استر پوشانده شده‌اند. کابل فرمان سیمی دارای مقاومت بالایی در برابر سایش و پارگی است، اما انعطاف‌پذیری کمتری نسبت به کابل فرمان کابلی دارد.
• کابل فرمان کابلی: این نوع کابل از یک رشته کابل فولادی تشکیل شده است که با روکش PVC یا پلی‌استر پوشانده شده است. کابل فرمان کابلی دارای انعطاف‌پذیری بالایی است، اما مقاومت کمتری نسبت به کابل فرمان سیمی دارد.

کابل جرثقیل سقفی
