مدار جرثقیل سقفی در سایت سازنده جرثقیل سقفی زینان
جرثقیل سقفی یکی از پرکاربردترین تجهیزات جابجایی مواد در کارخانجات، سوله‌ها و خطوط تولید صنعتی است. مدار جرثقیل سقفی شامل اجزای الکتریکی و کنترلی است که امکان حرکت دقیق، ایمن و کارآمد جرثقیل را فراهم می‌کند. این مدارها معمولاً از دو بخش اصلی تشکیل شده‌اند: مدار قدرت و مدار فرمان.
اجزای مدار قدرت جرثقیل سقفی
بیشتر بدانید: لنت ترمز جرثقیل
در مدار قدرت، جریان برق سه فاز وارد موتورهای الکتریکی می‌شود تا حرکات مختلف جرثقیل را ایجاد کند. اجزای اصلی این مدار عبارت‌اند از:
بیشتر بدانید: جرثقیل دروازه ای
منبع تغذیه سه فاز

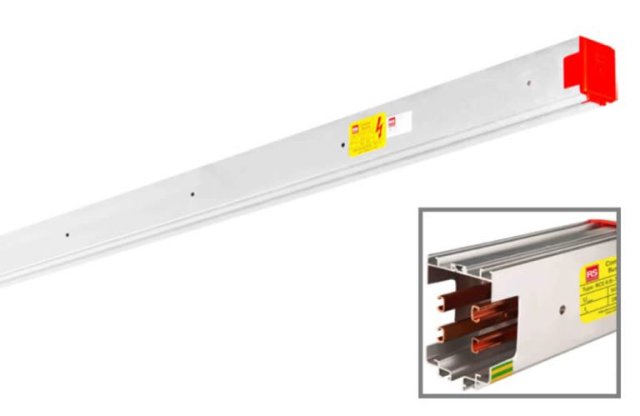

کابل‌کشی صنعتی یا شینه (Busbar)
کنتاکتورهای قدرت
فیوز محافظ
بیشتر بدانید: تابلو برق جرثقیل سقفی
بی‌متال برای حفاظت از موتور
موتورهای الکتریکی (برای حرکت طولی، عرضی و بالابری)
بهتر است بدانید: ریموت کنترل صنعتی
اجزای مدار فرمان جرثقیل سقفی
مدار فرمان جرثقیل سقفی وظیفه کنترل دستورات اپراتور را دارد و شامل قطعات زیر است:
شاسی فرمان (Push Button Pendant) یا ریموت کنترل بی‌سیم
بیشتر بدانید: جرثقیل دروازه ای
کنتاکتور فرمان
تایمر و رله
کلیدهای حدی (Limit Switches) برای جلوگیری از برخورد یا حرکت بیش از حد
سنسور وزن (Load Cell)
بیشتر بدانید: قلاب جرثقیل سقفی
دکمه اضطراری (Emergency Stop)
بهتر است بدانید: دنده قدرت جرثقیل سقفی
انواع حرکت در جرثقیل سقفی
مدار جرثقیل سقفی برای کنترل ۳ حرکت اصلی طراحی می‌شود:
بیشتر بدانید: قلاب جرثقیل
حرکت طولی (حرکت کل جرثقیل روی ریل)
حرکت عرضی (حرکت ترولی روی پل جرثقیل)
بیشتر بدانید: خط برق رسانی جرثقیل
بالا و پایین رفتن قلاب جرثقیل (هوک)
شماتیک مدار جرثقیل سقفی
بیشتر بدانید: جرثقیل بازویی
در یک مدار استاندارد، از چند کنتاکتور برای راه‌اندازی موتورهای سه‌فاز استفاده می‌شود. فرمان از شاسی کنترل دریافت شده و پس از عبور از شستی استارت و استپ، به کنتاکتورها و رله‌ها ارسال می‌شود تا عملکرد موتورها تنظیم شود.
