اجرای بادبند در اسکلت فلزی

اجرای بادبند در اسکلت فلزی یکی از روش‌های رایج و مؤثر در مقاوم‌سازی سازه‌ها در برابر نیروهای جانبی مانند زلزله و باد است. بادبندها به طور قابل توجهی پایداری جانبی سازه را افزایش داده و موجب کاهش تغییرشکل‌های جانبی در ساختمان می‌شوند. در ادامه، مراحل اجرای بادبند در اسکلت فلزی به همراه نکات مهم اجرایی به‌صورت رسمی شرح داده می‌شود:

انواع بادبند در اسکلت فلزی:

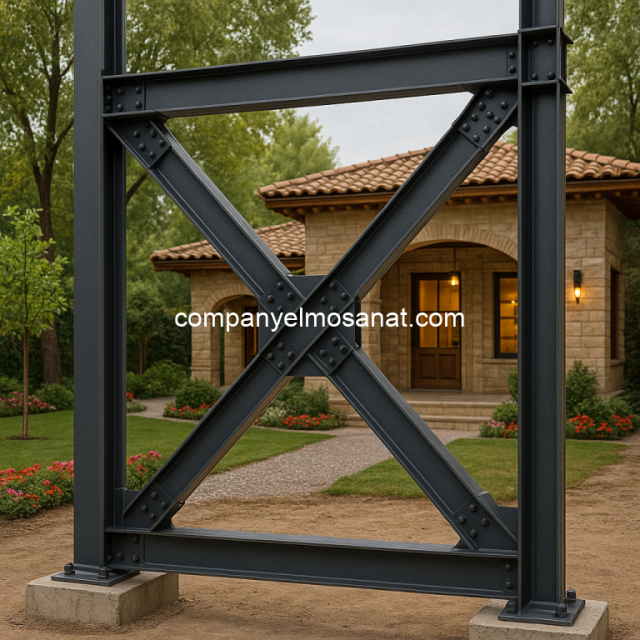

1. بادبند ضربدری (X)

بادبند ضربدری یا X یکی از رایج‌ترین انواع بادبندها در سازه‌های فولادی است.

ویژگی‌ها:

ساختار: در این نوع بادبند، دو عضو مورب به صورت ضربدری در بین دو ستون یا ستون و تیر قرار می‌گیرند. این اعضا به‌طور متقاطع با یکدیگر جوش یا پیچ می‌شوند.

عملکرد: در زمان بروز نیروی جانبی (مثلاً زلزله یا باد)، یکی از اعضای بادبند تحت کشش و دیگری تحت فشار قرار می‌گیرد.

مقاومت: این نوع بادبند توانایی بالایی در مقابله با نیروهای جانبی دارد، زیرا نیروها به‌صورت مؤثر بین دو عضو مورب منتقل می‌شوند.

مزایا:

سادگی در طراحی و اجرا

مقاومت بالا در برابر تغییر شکل‌های جانبی

معایب:

ممکن است در ساختمان‌های با فضاهای بزرگ یا پیچیده محدودیت‌هایی برای نصب ایجاد کند.

بیشتر بدانید: ساخت سوله در اصفهان

2. بادبند قطری (مورب یا تک‌قطری / V / Λ / K)

بادبندهای قطری شامل انواع مختلفی هستند که به‌طور کلی به بادبندهایی گفته می‌شود که در آنها اعضای مورب به صورت زاویه‌دار بین تیرها و ستون‌ها قرار می‌گیرند.

ویژگی‌ها:

ساختار: در این نوع بادبند، یک یا چند عضو مورب به‌طور قطری بین ستون‌ها و تیرها قرار می‌گیرند. این اعضا می‌توانند به شکل‌هایی مانند V، Λ یا K نصب شوند.

عملکرد: مشابه بادبند ضربدری، این نوع بادبند نیز تحت کشش و فشار قرار می‌گیرد، ولی تفاوت در این است که معمولاً فقط یک عضو تحت کشش و دیگری تحت فشار قرار می‌گیرد.

انواع مختلف:

V-Shaped (شکل V): دو عضو مورب که به شکل V قرار می‌گیرند.

Λ-Shaped (شکل Λ): دو عضو مورب که به شکل Λ قرار می‌گیرند.

K-Shaped (شکل K): این نوع معمولاً برای سازه‌هایی با نیاز به استحکام بیشتر به کار می‌رود.

مزایا:

طراحی ساده و نسبتاً کم‌هزینه

مناسب برای سازه‌های کوچک یا با فضاهای محدود

معایب:

در سازه‌های بزرگ یا بلند، ممکن است نیاز به بادبندهای قوی‌تر با تعداد بیشتری از اعضای مورب باشد.

بیشتر بدانید: شرکت اسکلت فلزی

3. بادبند واگرا (EBF) – Energy Dissipation Brace

بادبند واگرا (یا EBF که مخفف “Energy Dissipation Brace” است) یکی از پیشرفته‌ترین انواع بادبند است که معمولاً در سازه‌های با نیاز به جذب انرژی زیاد استفاده می‌شود.

ویژگی‌ها:

ساختار: این نوع بادبند به‌طور خاص طراحی شده تا در هنگام زلزله یا سایر نیروهای شدید، انرژی را جذب کند. معمولاً در این نوع، از سیستم‌های جذب انرژی مانند دیسک‌های فلزی یا ورق‌های دیافراگمی برای کاهش اثرات نیروهای جانبی استفاده می‌شود.

عملکرد: بادبند واگرا به گونه‌ای طراحی شده که انرژی حاصل از نیروهای جانبی (مثل زلزله) را از طریق تغییر شکل‌های پلاستیک جذب کرده و به زمین منتقل می‌کند. این نوع بادبند می‌تواند در بهبود رفتار سازه در برابر زلزله مؤثر باشد.

مزیت: می‌تواند در صورت وقوع زلزله، از آسیب‌دیدگی اعضای سازه جلوگیری کند و انرژی زیادی را جذب کند تا ساختمان کمتر دچار آسیب شود.

مزایا:

کاهش اثرات نیروی زلزله و افزایش ایمنی سازه

قابلیت جذب انرژی زیاد و کاهش آسیب به ساختمان

معایب:

هزینه ساخت و اجرای بالاتر نسبت به انواع بادبندهای معمولی

بیشتر بدانید: اسکلت فلزی پیچ و مهره اصفهان

4. بادبند همگرا (CBF) – Concentric Brace Frame

بادبند همگرا (یا CBF که مخفف “Concentric Brace Frame” است) نوعی سیستم مقاوم جانبی است که در آن، بادبندها به‌طور هم‌راستا با هم در یک راستا قرار می‌گیرند.

ویژگی‌ها:

ساختار: در این نوع بادبند، اعضای مورب به‌طور هم‌راستا و متقارن در موقعیت‌های خاص قرار می‌گیرند و معمولاً در طراحی‌های سازه‌ای برای بهینه‌سازی استفاده می‌شوند.

عملکرد: بادبند همگرا نیروی جانبی را به‌طور مستقیم و با هماهنگی بین تمام اعضای سازه منتقل می‌کند. این نوع بادبندها بیشتر در سازه‌های با ارتفاع متوسط و بلند به کار می‌روند.

مزایا:

عملکرد بهینه در انتقال نیروهای جانبی

استفاده از سیستم‌های اتصال مؤثر

معایب:

نیاز به دقت بالا در طراحی و نصب

ممکن است در سازه‌های با پیچیدگی‌های خاص مشکلاتی برای نصب ایجاد کند.

بهتر است بدانید: اجرای سازه های فلزی

جمع‌بندی:

بادبند ضربدری (X): مقاوم و ساده در طراحی، مناسب برای سازه‌های معمولی.

بادبند قطری (مورب): انواع مختلفی مثل V، Λ و K، مناسب برای سازه‌های کوچک یا محدود.

بادبند واگرا (EBF): پیشرفته و انرژی‌گیر، مناسب برای سازه‌های زلزله‌خیز.

بادبند همگرا (CBF): مناسب برای سازه‌های بلند و متوسط، انتقال مؤثر نیروهای جانبی.

هر کدوم از این بادبندها بسته به نیاز سازه و نوع بارگذاری انتخاب می‌شن. برای انتخاب درست، باید به ویژگی‌های خاص سازه و شرایط محیطی توجه کرد.

بهتر است بدانید: کارخانه ساخت اسکلت فلزی در اصفهان

مراحل اجرای بادبند در اسکلت فلزی:

بررسی نقشه‌های سازه‌ای:
قبل از آغاز عملیات اجرایی، نقشه‌های طراحی سازه توسط مهندس سازه باید به‌دقت بررسی شود تا محل، نوع و اندازه بادبندها به‌طور دقیق مشخص گردد.

آماده‌سازی پروفیل‌های بادبند:
بادبندها معمولاً از پروفیل‌هایی مانند نبشی، تسمه، لوله یا قوطی ساخته می‌شوند. نوع پروفیل انتخابی بسته به نوع بادبند و بارهای وارده به سازه تعیین می‌گردد.

برش و آماده‌سازی اتصالات:
پروفیل‌ها باید مطابق با نقشه‌های اجرایی برش خورده و در محل اتصالات، پخ‌زنی یا سوراخ‌کاری برای اتصال با پیچ و مهره یا جوش انجام شود.

نصب در محل مورد نظر:
پروفیل‌های بادبند در مکان‌های تعیین‌شده بین ستون‌ها و تیرها قرار می‌گیرند و با استفاده از جوش یا پیچ به اعضای اصلی سازه متصل می‌شوند.

جوشکاری یا پیچ‌کاری:
اتصالات باید طبق نقشه‌های سازه با دقت انجام شود. در صورت استفاده از جوش، جوشکاری باید توسط جوشکار ماهر و طبق استانداردهای معتبر صورت گیرد و اتصالات باید مورد تأیید قرار گیرد.

بازرسی و تست کیفیت:
پس از اتمام عملیات نصب، اتصالات جوش یا پیچ باید مورد بازرسی و تست کیفیت قرار گیرند. در برخی موارد، تست‌های غیرمخرب (NDT) جهت اطمینان از کیفیت اتصالات انجام می‌گیرد.

بهتر است بدانید: اتصال تیرچه بتنی به تیر فلزی

نکات مهم اجرایی:

ممانعت از تداخل با تأسیسات:
بادبندها نباید مانع عبور تأسیسات ضروری مانند لوله‌کشی، تأسیسات برقی و سیستم‌های تهویه شوند و باید از قرارگیری در مسیر بازشوهای مهم مانند درب‌ها و پنجره‌ها اجتناب گردد.

دقت در جهت نصب بادبند:
جهت نصب بادبندها باید طبق نقشه‌های اجرایی و با دقت انجام شود. نصب اشتباه و اشتباه در آینه‌ای بودن اتصال‌ها می‌تواند منجر به کاهش کارایی و استحکام سازه گردد.

استانداردهای جوشکاری:
جوشکاری باید طبق استانداردهای مربوطه و با رعایت فاصله‌های لازم از لبه مقاطع انجام شود تا از پدیده‌هایی همچون ترک‌خوردگی یا ضعف در جوش جلوگیری گردد.

انتخاب مناسب ضخامت ورق‌های اتصال (گاست پلیت):
ضخامت ورق‌های اتصال باید با توجه به طراحی مهندسی و بارهای وارده به‌طور دقیق انتخاب شود تا از بروز مشکلات ساختاری جلوگیری گردد.

با رعایت این مراحل و نکات اجرایی، می‌توان عملیات نصب بادبند در اسکلت فلزی را به‌صورت مؤثر و ایمن انجام داد و سازه‌ای مقاوم در برابر نیروهای جانبی ایجاد کرد.

بهتر است بدانید: اسکلت فلزی ساختمان دو طبقه

اهمیت بادبند در ساختمان

بادبندها یکی از اجزای اساسی در مقاوم‌سازی سازه‌ها در برابر نیروهای جانبی مانند زلزله و باد به شمار می‌آیند. این سیستم‌های مقاوم‌سازی به‌طور مؤثر موجب افزایش پایداری جانبی سازه می‌شوند و از تغییرشکل‌های غیرمجاز جلوگیری می‌کنند. در زیر، اهمیت بادبند در ساختمان به‌طور رسمی شرح داده می‌شود:

1. مقاوم‌سازی در برابر نیروهای جانبی

بادبندها با انتقال نیروهای جانبی (مانند نیروهای ناشی از زلزله، باد و سایر بارهای افقی) از طبقات ساختمان به فونداسیون، موجب پایداری و استحکام سازه می‌شوند. در این فرایند، بادبندها از تغییرشکل‌های خطرناک و ایجاد ناپایداری در ساختمان جلوگیری می‌کنند.

2. افزایش سختی جانبی سازه

با نصب بادبند در اسکلت ساختمان، سختی جانبی سازه افزایش می‌یابد. این امر باعث کاهش تغییرمکان‌های نسبی (drift) بین طبقات در هنگام وقوع نیروهای جانبی می‌شود و از ایجاد خرابی‌های ساختاری جلوگیری می‌کند.

3. جلوگیری از کمانش و پیچش ستون‌ها

بادبندها در جلوگیری از کمانش ستون‌ها و تیرها در برابر نیروهای جانبی نقش اساسی دارند. در سازه‌های بلند و سوله‌ها، بادبندها موجب جلوگیری از پیچش یا خمیدگی غیرمجاز ستون‌ها و حفظ شکل هندسی ساختمان می‌شوند.

4. جذب و انتقال انرژی در زمان زلزله

بادبندها به‌ویژه در انواع خاصی مانند بادبند واگرا (EBF)، قادر به جذب انرژی زلزله و انتقال آن به زمین هستند. این ویژگی موجب کاهش آسیب به سازه‌های ساختمانی در هنگام وقوع زلزله و دیگر بارهای شدید می‌شود.

5. کاهش هزینه‌های نگهداری و تعمیرات

از آنجایی که بادبندها نقش مؤثری در کاهش آسیب‌های سازه‌ای در برابر نیروهای جانبی دارند، نصب صحیح و اصولی آن‌ها می‌تواند به‌طور قابل توجهی هزینه‌های نگهداری و تعمیرات سازه را کاهش دهد و عمر مفید ساختمان را افزایش دهد.

6. بهبود عملکرد در شرایط مختلف بارگذاری

بادبندها در انواع مختلف طراحی می‌شوند تا سازه‌ها در برابر بارهای مختلف، از جمله بارهای زلزله، باد و تغییرات دمایی، مقاوم باشند. انتخاب نوع مناسب بادبند بر اساس شرایط پروژه می‌تواند عملکرد سازه را بهبود بخشد.

بیشتر بدانید: اجرای اسکلت فلزی جوشی

نحوه عملکرد بادبند در ساختمان

بادبندها یکی از سیستم‌های مقاوم‌سازی سازه‌ها در برابر نیروهای جانبی مانند زلزله، باد و سایر بارهای افقی هستند. این سیستم‌ها به‌طور مؤثر موجب پایداری سازه در برابر تغییرات جانبی و افزایش ایمنی ساختمان می‌شوند. نحوه عملکرد بادبند در ساختمان به شرح زیر است:

1. انتقال نیروهای جانبی به اعضای اصلی سازه

بادبندها به‌عنوان اعضای مقاوم جانبی، نیروهای وارده از جهت افقی (مانند نیروهای زلزله یا باد) را از نقاط مختلف ساختمان به اعضای اصلی سازه (ستون‌ها و فونداسیون) منتقل می‌کنند. این انتقال نیرو به‌طور مؤثر باعث می‌شود که ساختمان در برابر نیروهای جانبی مقاوم‌تر شود.

2. مقابله با تغییرشکل‌های جانبی (Drift)

در هنگام وقوع بارهای جانبی، مانند زلزله یا باد، ساختمان‌ها ممکن است دچار تغییرشکل‌های جانبی (drift) شوند که این تغییرشکل‌ها می‌تواند منجر به آسیب‌های جدی به دیوارها، تأسیسات و سایر بخش‌های ساختمان گردد. بادبندها به‌طور مؤثر این تغییرات را محدود کرده و موجب پایداری و حفظ شکل هندسی ساختمان در برابر این نیروها می‌شوند.

3. مقاومت در برابر کمانش و پیچش ستون‌ها

بادبندها با ایجاد اتصالات مقاوم میان ستون‌ها و تیرها، از کمانش و پیچش غیرمجاز این اعضا در برابر نیروهای جانبی جلوگیری می‌کنند. این امر به‌ویژه در ساختمان‌های بلند و سوله‌ها از اهمیت بالایی برخوردار است، زیرا بادبندها به عنوان یک سیستم مکمل موجب تقویت ستون‌ها و جلوگیری از انحرافات خطرناک می‌شوند.

4. جذب و انتقال انرژی در هنگام زلزله

یکی از ویژگی‌های مهم بادبندها، به‌ویژه در سیستم‌هایی مانند بادبند واگرا (EBF)، قابلیت جذب انرژی ناشی از زلزله است. بادبندها با تغییر شکل‌های پلاستیک و جذب انرژی، از انتقال این نیروها به ساختمان جلوگیری کرده و به زمین منتقل می‌کنند. این ویژگی موجب کاهش آسیب‌های ساختاری در زمان وقوع زلزله و بهبود عملکرد سازه در برابر بارهای دینامیکی می‌شود.

5. بهبود سختی جانبی سازه

بادبندها با افزایش سختی جانبی ساختمان، موجب کاهش تغییرات شکل‌پذیری و ناپایداری در برابر نیروهای جانبی می‌شوند. این امر باعث می‌شود که ساختمان در برابر حرکات افقی مقاوم‌تر شده و از بروز آسیب‌های جدی جلوگیری گردد.

6. عملکرد تحت کشش و فشار

بادبندها معمولاً از دو عضو اصلی تشکیل می‌شوند که یکی تحت کشش و دیگری تحت فشار قرار می‌گیرد. در زمان وارد شدن نیروهای جانبی، یکی از اعضای بادبند کشیده شده و دیگری فشرده می‌شود. این عملکرد دوگانه باعث می‌شود که نیروها به‌طور مؤثر بین اعضای مختلف سازه توزیع شده و از آسیب‌دیدگی سازه جلوگیری شود.

بیشتر بدانید: سوله سازی اصفهان

نتیجه‌گیری:

بادبندها در ساختمان‌ها به‌عنوان یک سیستم مقاوم‌سازی مؤثر در برابر نیروهای جانبی عمل می‌کنند. عملکرد آن‌ها شامل انتقال نیروهای جانبی به اعضای اصلی سازه، جلوگیری از تغییرشکل‌های خطرناک، مقاوم‌سازی ستون‌ها، جذب انرژی در زمان زلزله و افزایش سختی جانبی سازه است. این سیستم‌ها به‌ویژه در ساختمان‌های بلند و مناطقی با خطر زلزله بالا نقش حیاتی در افزایش پایداری و ایمنی ساختمان دارند.
