در دنیای مهندسی، طراحی صنعتی و فناوریهای دیجیتال، جمعآوری اطلاعات دقیق از اشیاء و محیطهای واقعی اهمیت بسیار زیادی دارد. یکی از مهمترین مفاهیم در این حوزه، «ابر نقاط» یا Point Cloud است. ابر نقاط در واقع خروجی اولیه بسیاری از سیستمهای اسکن سهبعدی محسوب میشود و پایه و اساس ساخت مدلهای سهبعدی دقیق را تشکیل میدهد. امروزه از این فناوری در صنایع مختلفی مانند خودروسازی، هوافضا، پزشکی، معماری، ساخت قطعات صنعتی و مهندسی معکوس استفاده میشود.
ابر نقاط چیست؟

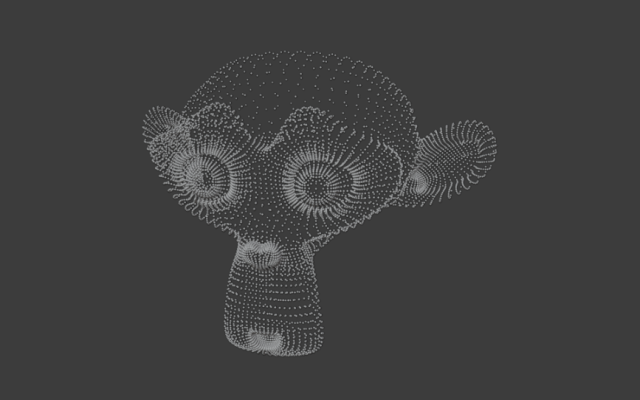

ابر نقاط مجموعهای از هزاران، میلیونها یا حتی میلیاردها نقطه در فضای سهبعدی است که موقعیت دقیق هر نقطه با مختصات X، Y و Z مشخص میشود. این نقاط در کنار یکدیگر شکل هندسی یک جسم یا محیط را بازسازی میکنند.
هنگامی که یک قطعه یا جسم توسط اسکنر سهبعدی اسکن میشود، دستگاه فاصله نقاط مختلف سطح جسم را اندازهگیری کرده و آنها را به صورت مجموعهای از نقاط سهبعدی ذخیره میکند. این مجموعه همان ابر نقاط است.
به بیان ساده، اگر یک مدل سهبعدی را به میلیونها نقطه بسیار کوچک تبدیل کنیم، نتیجه چیزی شبیه به یک ابر نقاط خواهد بود که شکل کلی جسم را نمایش میدهد.
ابر نقاط چگونه ایجاد میشود؟
ابر نقاط معمولاً توسط تجهیزات اندازهگیری سهبعدی تولید میشود. مهمترین روشهای ایجاد Point Cloud عبارتاند از:
1. اسکنرهای لیزری سهبعدی
این دستگاهها با تاباندن پرتو لیزر به سطح جسم و اندازهگیری بازتاب آن، موقعیت دقیق نقاط را ثبت میکنند. اسکنرهای لیزری یکی از دقیقترین روشهای تولید ابر نقاط هستند.
2. اسکنرهای نوری ساختیافته
در این روش الگوهای نوری خاصی روی سطح قطعه تابانده میشود و دوربینها تغییر شکل این الگوها را تحلیل میکنند تا مختصات نقاط محاسبه شود.
3. فتوگرامتری
فتوگرامتری از تصاویر متعدد گرفتهشده از زوایای مختلف استفاده میکند. نرمافزار با تحلیل تصاویر، ابر نقاط سهبعدی تولید میکند.
4. LiDAR
فناوری LiDAR که در نقشهبرداری، خودروهای خودران و پروژههای عمرانی کاربرد گستردهای دارد، حجم عظیمی از دادههای Point Cloud را تولید میکند.
اجزای تشکیلدهنده ابر نقاط
هر نقطه در یک Point Cloud میتواند اطلاعات مختلفی را در خود ذخیره کند:
- مختصات سهبعدی (X, Y, Z)
- رنگ (RGB)
- شدت بازتاب نور
- بردار نرمال سطح
- اطلاعات زمانی و مکانی
وجود این دادهها باعث میشود که ابر نقاط تنها یک مجموعه از مختصات نباشد، بلکه اطلاعات ارزشمندی درباره شکل و ویژگیهای جسم نیز ارائه دهد.
مزایای استفاده از ابر نقاط
دقت بسیار بالا
ابر نقاط میتواند جزئیات پیچیده سطوح را با دقتی در حد چند میکرون ثبت کند. این ویژگی در صنایع حساس اهمیت ویژهای دارد.
ثبت هندسههای پیچیده
قطعات صنعتی با سطوح منحنی، شیارها و جزئیات زیاد را میتوان به راحتی اسکن و ثبت کرد.
سرعت بالا در جمعآوری داده
فرآیند اسکن سهبعدی و تولید Point Cloud نسبت به اندازهگیریهای سنتی بسیار سریعتر انجام میشود.
مناسب برای مهندسی معکوس
ابر نقاط امکان بازسازی مدل CAD قطعات قدیمی یا بدون نقشه را فراهم میکند.
کاهش خطاهای انسانی
بخش زیادی از فرآیند اندازهگیری به صورت خودکار انجام میشود و احتمال خطا کاهش مییابد.
کاربردهای ابر نقاط در صنایع مختلف
مهندسی معکوس
یکی از مهمترین کاربردهای Point Cloud در مهندسی معکوس است. بسیاری از قطعات صنعتی فاقد نقشه مهندسی هستند یا نقشه آنها در دسترس نیست. با اسکن سهبعدی و تولید ابر نقاط میتوان مدل دیجیتال قطعه را بازسازی کرد.
کنترل کیفیت
در فرآیندهای تولیدی، ابر نقاط برای مقایسه قطعه تولید شده با مدل CAD اصلی استفاده میشود. این کار انحرافات ابعادی را به سرعت مشخص میکند.
معماری و عمران
در پروژههای ساختمانی و مرمت بناهای تاریخی، Point Cloud برای مستندسازی دقیق سازهها کاربرد دارد.
خودروسازی
تولیدکنندگان خودرو از ابر نقاط برای طراحی، توسعه محصول، کنترل کیفیت و تحلیل قطعات استفاده میکنند.
پزشکی
اسکن سهبعدی اعضای بدن و تولید مدلهای دیجیتال برای ساخت پروتزها و تجهیزات پزشکی از دیگر کاربردهای این فناوری است.
صنایع نفت و گاز
در پروژههای صنعتی بزرگ، ابر نقاط برای مستندسازی تجهیزات، خطوط لوله و تأسیسات مورد استفاده قرار میگیرد.
تبدیل ابر نقاط به مدل سهبعدی
خروجی اولیه اسکن معمولاً تنها یک Point Cloud است. برای استفاده در نرمافزارهای مهندسی باید این دادهها پردازش شوند.
مراحل معمول شامل موارد زیر است:
- حذف نویزها و نقاط اضافی
- همراستا کردن اسکنهای مختلف
- ادغام دادهها
- ایجاد مش (Mesh)
- تبدیل به مدل CAD
- آمادهسازی برای طراحی یا تولید
نرمافزارهایی مانند Geomagic، MeshLab، PolyWorks و Autodesk Recap برای پردازش ابر نقاط کاربرد گستردهای دارند.
چالشهای کار با ابر نقاط
با وجود مزایای فراوان، Point Cloud دارای برخی چالشها نیز هست:
- حجم بسیار زیاد دادهها
- نیاز به سختافزار قدرتمند
- وجود نویز در دادهها
- زمانبر بودن پردازش فایلهای بزرگ
- نیاز به نرمافزارهای تخصصی
به همین دلیل پردازش حرفهای ابر نقاط معمولاً توسط متخصصان اسکن سهبعدی و مهندسی معکوس انجام میشود.
آینده فناوری Point Cloud
با پیشرفت اسکنرهای سهبعدی و افزایش توان پردازشی کامپیوترها، استفاده از ابر نقاط روزبهروز گستردهتر میشود. فناوریهایی مانند هوش مصنوعی، یادگیری ماشین و بینایی ماشین نیز در حال بهبود روشهای پردازش Point Cloud هستند.
امروزه بسیاری از پروژههای صنعتی، عمرانی و تحقیقاتی بدون استفاده از دادههای Point Cloud قابل تصور نیستند. انتظار میرود در سالهای آینده این فناوری نقش پررنگتری در دیجیتالیسازی صنایع و توسعه کارخانههای هوشمند ایفا کند.
منبع: kankashtn.com
جمعبندی
ابر نقاط یا Point Cloud یکی از مهمترین خروجیهای اسکن سهبعدی است که امکان ثبت دقیق هندسه اجسام و محیطها را فراهم میکند. این فناوری در مهندسی معکوس، کنترل کیفیت، معماری، پزشکی، خودروسازی و بسیاری از صنایع دیگر کاربرد دارد. با استفاده از Point Cloud میتوان مدلهای دیجیتال بسیار دقیقی ایجاد کرد و فرآیند طراحی، تولید و تحلیل قطعات را با سرعت و دقت بیشتری انجام داد. به همین دلیل ابر نقاط امروزه به یکی از ابزارهای کلیدی در صنعت مدرن و فناوریهای اندازهگیری سهبعدی تبدیل شده است.
