مشخصات فنی جرثقیل سقفی ریلی

1. مشخصات مکانیکی

ظرفیت باربرداری: از ۱ تن تا ۵۰ تن (سفارشی تا ۱۰۰ تن)

بیشتر بدانید: جرثقیل ضد جرقه

نوع سازه:

تک‌پل (Single Girder) یا دوپل (Double Girder)

تیرهای اصلی از ورق ST37 یا ST52 تقویت‌شده

بیشتر بدانید: جرثقیل ضد جرقه

دهانه (Span): از ۵ متر تا ۳۰ متر (بسته به طراحی سالن)

بیشتر بدانید: جرثقیل سقفی تک پل

ارتفاع بالابری (Lifting Height): معمولاً از ۴ تا ۱۸ متر (قابل تنظیم)

بیشتر بدانید: جرثقیل دماگ

طول مسیر حرکت طولی: وابسته به ابعاد سالن، به صورت نامحدود

2. مشخصات الکترو مکانیکی

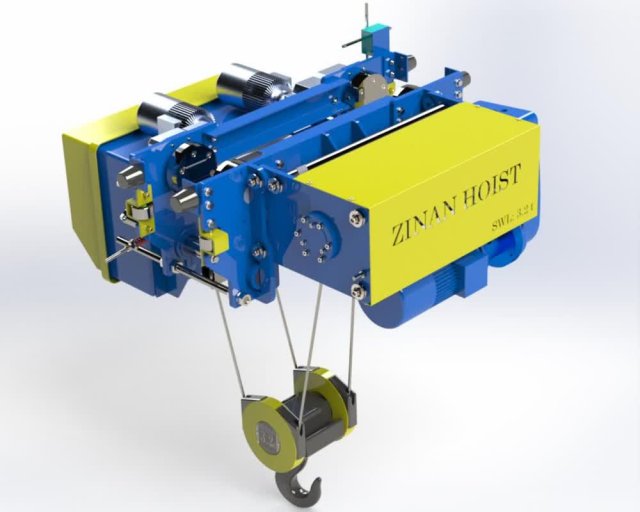

موتور بالابر (Hoist Motor):

برندهای معتبر مانند SEW، ABM، یا KITO

بیشتر بدانید: جرثقیل دماگ

توان از ۱.۵ کیلووات تا ۳۰ کیلووات (متناسب با ظرفیت)

بیشتر بدانید: جرثقیل ضد جرقه

موتور حرکت عرضی و طولی:

گیربکس دار با کنترل سرعت نرم (درایو فرکانس متغیر – اینورتر)

بیشتر بدانید: موتور گیربکس جرثقیل

نوع ترولی:

دستی یا برقی با قابلیت حرکت نرم و بدون لرزش

بهتر است بدانید: قلاب جرثقیل سقفی 25 تن

3. مشخصات الکتریکی

تابلو برق:

طراحی صنعتی با فیوزهای حفاظتی، کنترل فاز و رله حرارتی

بیشتر بدانید: جرثقیل کیتو

سیستم کنترل:

کلید آویز (Pendent Control)

ریموت کنترل بی‌سیم (Wireless Remote)

بیشتر بدانید: جرثقیل چهار کاره

ولتاژ کاری:

سه فاز ۳۸۰ ولت – ۵۰ هرتز

4. مشخصات نصب و اجرا

نوع ریل:

IPE یا ریل خاص جرثقیل (ریل مهندسی‌شده مخصوص)

بیشتر بدانید: کلیدفرمان صنعتی جرثقیل

سیستم برق‌رسانی طولی:

کابل‌کش متحرک (Festoon System) یا شینه برق (Conductor Bar)

بیشتر بدانید: سازنده جرثقیل سقفی

سیستم ضد برخورد (Anti-collision):

جهت ایمنی در برخورد دو جرثقیل

یشتر بدانید: جرثقیل سقفی تک پل

5.ایمنی و استانداردها

مجهز به:

لیمیت سوئیچ ارتفاع (برای جلوگیری از بالا رفتن بیش از حد قلاب)

سنسور بار اضافه (Overload Sensor)

ترمز الکترومغناطیسی خودکار

مطابق با استانداردهای بین‌المللی FEM، DIN و ISO

مشاوره و استعلام قیمت روز

برای دریافت مشاوره رایگان، بازدید از محل و استعلام قیمت جرثقیل سقفی دقیق مطابق پروژه شما، با کارشناسان ما تماس بگیرید.
ما با استفاده از بهترین متریال و قطعات، جرثقیل مورد نیازتان را با مناسب‌ترین قیمت طراحی، تولید و نصب می‌کنیم.
