رنگ‌بندی کابل شبکه: راهنمای جامع استانداردها و کاربردها

در دنیای شبکه‌های کامپیوتری، کابل‌ها به مثابه رگ‌های حیاتی عمل می‌کنند که اطلاعات را بین دستگاه‌ها منتقل می‌کنند. برای اطمینان از عملکرد صحیح و پایدار شبکه، نحوه اتصال و سوکت‌زنی کابل‌ها از اهمیت بالایی برخوردار است. اینجاست که رنگ‌بندی کابل شبکه وارد عمل می‌شود. رنگ‌بندی استاندارد سیم‌های داخلی کابل، نه تنها فرآیند نصب را ساده‌تر می‌کند، بلکه از بروز خطاها و مشکلات احتمالی جلوگیری می‌نماید. در این مقاله به بررسی جامع استانداردهای رنگ‌بندی کابل شبکه و کاربرد آن‌ها می‌پردازیم.

چرا رنگ‌بندی کابل شبکه اهمیت دارد؟

کابل‌های شبکه اترنت (Ethernet) که معمولاً با کانکتورهای RJ45 مورد استفاده قرار می‌گیرند، دارای هشت سیم داخلی هستند که به چهار جفت تابیده شده (Twisted Pair) تقسیم می‌شوند. هر جفت شامل یک سیم رنگی و یک سیم هم‌رنگ با نوار سفید است (مثلاً آبی و آبی/سفید). دلیل اهمیت رنگ‌بندی این است که:

1. استانداردسازی: وجود استانداردهای مشخص، تضمین می‌کند که هر کابل اترنت، صرف‌نظر از سازنده یا محل تولید، به یک شیوه مشخص سیم‌کشی شده و با سایر تجهیزات سازگار است.
2. جلوگیری از تداخل: جفت‌های تابیده شده برای کاهش تداخل الکترومغناطیسی (EMI) و نویز طراحی شده‌اند. رعایت رنگ‌بندی صحیح، این مزیت را به حداکثر می‌رساند.
3. عیب‌یابی آسان‌تر: در صورت بروز مشکل در شبکه، با پیروی از استانداردهای رنگ‌بندی، عیب‌یابی و شناسایی قطعی یا اتصال نادرست سیم‌ها بسیار آسان‌تر می‌شود.
4. تعیین نوع کابل: رنگ‌بندی به ما کمک می‌کند تا نوع کابل (مثلاً استریت یا کراس‌اور) و در نتیجه کاربرد آن را تشخیص دهیم.

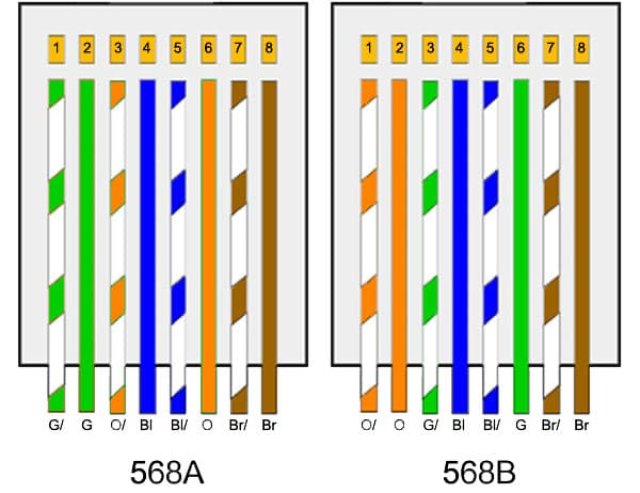

استانداردهای اصلی رنگ‌بندی کابل شبکه

دو استاندارد اصلی برای رنگ‌بندی کابل‌های شبکه اترنت وجود دارد که توسط انجمن صنایع الکترونیک (EIA) و انجمن صنعت مخابرات (TIA) تعریف شده‌اند:

1. استاندارد T568A
2. استاندارد T568B

این دو استاندارد فقط در ترتیب قرارگیری چهار جفت سیم در کانکتور RJ45 با یکدیگر تفاوت دارند.

ترتیب رنگ‌ها در استاندارد T568A:

در این استاندارد، ترتیب سیم‌ها از پین 1 تا پین 8 در کانکتور RJ45 به صورت زیر است:

1. سفید/سبز (White/Green)
2. سبز (Green)
3. سفید/نارنجی (White/Orange)
4. آبی (Blue)
5. سفید/آبی (White/Blue)
6. نارنجی (Orange)
7. سفید/قهوه‌ای (White/Brown)
8. قهوه‌ای (Brown)

ترتیب رنگ‌ها در استاندارد T568B:

این استاندارد رایج‌تر از T568A است و ترتیب سیم‌ها به شرح زیر می‌باشد:

1. سفید/نارنجی (White/Orange)
2. نارنجی (Orange)
3. سفید/سبز (White/Green)
4. آبی (Blue)
5. آبی/سفید (Blue/White)
6. سبز (Green)
7. سفید/قهوه‌ای (White/Brown)
8. قهوه‌ای (Brown)

انواع کابل‌های شبکه بر اساس رنگ‌بندی و کاربرد

با استفاده از دو استاندارد T568A و T568B، می‌توانیم سه نوع کابل شبکه اصلی را تولید کنیم که هر یک کاربرد خاص خود را دارند:

۱. کابل مستقیم (Straight-Through Cable)

• نحوه سوکت‌زنی: در کابل‌های مستقیم، هر دو سر کابل با یک استاندارد (یا هر دو T568A یا هر دو T568B) سوکت‌زنی می‌شوند. این بدان معناست که ترتیب سیم‌ها در هر دو انتهای کابل کاملاً یکسان است.
• کاربرد: کابل‌های مستقیم برای اتصال دو دستگاه غیرهم‌نوع (مانند یک کامپیوتر به یک سوییچ، هاب یا روتر) استفاده می‌شوند. این رایج‌ترین نوع کابل شبکه در خانه‌ها و ادارات است.

۲. کابل متقاطع (Crossover Cable)

• نحوه سوکت‌زنی: در کابل‌های کراس‌اور، یک سر کابل با استاندارد T568A و سر دیگر با استاندارد T568B سوکت‌زنی می‌شود. این تغییر ترتیب سیم‌ها باعث می‌شود که پین‌های ارسال (Transmit) در یک سر کابل به پین‌های دریافت (Receive) در سر دیگر وصل شوند و بالعکس.
• کاربرد: کابل‌های کراس‌اور برای اتصال دو دستگاه هم‌نوع به صورت مستقیم و بدون نیاز به دستگاه میانی (مانند سوییچ یا هاب) استفاده می‌شوند. مثال‌های رایج عبارتند از:
  • اتصال مستقیم دو کامپیوتر (PC به PC)
  • اتصال مستقیم دو سوییچ (Switch به Switch)
  • اتصال مستقیم دو روتر (Router to Router)
  • اتصال یک کامپیوتر به روتر (در برخی تنظیمات خاص)

امروزه با پیشرفت تکنولوژی و وجود قابلیت Auto MDI/MDI-X در بسیاری از دستگاه‌های شبکه، نیاز به کابل‌های کراس‌اور تا حد زیادی کاهش یافته است. این قابلیت به دستگاه اجازه می‌دهد تا به صورت خودکار نوع کابل را تشخیص داده و اتصالات را تنظیم کند.

۳. کابل رول‌اور (Rollover Cable)

• نحوه سوکت‌زنی: این نوع کابل با کابل‌های اترنت معمولی متفاوت است. در کابل رول‌اور، ترتیب پین‌ها در یک سر کابل کاملاً معکوس ترتیب پین‌ها در سر دیگر است. به عبارت دیگر، اگر سر اول از پین 1 تا 8 به ترتیب خاصی سیم‌کشی شده باشد، سر دوم از پین 8 تا 1 به همان ترتیب سیم‌کشی می‌شود.
• کاربرد: کابل‌های رول‌اور که با نام کابل کنسول نیز شناخته می‌شوند، برای پیکربندی و مدیریت دستگاه‌های شبکه (مانند روترها و سوییچ‌ها) استفاده می‌شوند. این کابل‌ها یک کامپیوتر را به پورت کنسول (Console Port) یک دستگاه شبکه متصل می‌کنند تا امکان دسترسی به رابط خط فرمان (CLI) برای تنظیمات فراهم شود. پورت کنسول معمولاً از نوع RJ45 است، اما سر دیگر کابل معمولاً به پورت سریال (DB9) یا USB در کامپیوتر متصل می‌شود.

نکات مهم در سوکت‌زنی و نصب کابل‌ها

• کیفیت کابل و کانکتور: همیشه از کابل‌ها و کانکتورهای RJ45 با کیفیت بالا استفاده کنید تا از بروز مشکلات در آینده جلوگیری شود.
• ابزار مناسب: برای سوکت‌زنی کابل، به ابزارهای مناسبی مانند سیم لخت‌کن، آچار شبکه (Crimp Tool) و تستر کابل نیاز دارید.
• تست کابل: پس از سوکت‌زنی، حتماً با استفاده از یک تستر کابل از صحت اتصالات و کارایی کابل اطمینان حاصل کنید.
• فاصله و نویز: به فاصله مجاز برای کابل‌کشی (معمولاً تا 100 متر برای اترنت استاندارد) و منابع احتمالی نویز (مانند کابل‌های برق) توجه کنید.

نتیجه‌گیری

رنگ‌بندی کابل شبکه یک اصل اساسی در طراحی و پیاده‌سازی شبکه‌های کامپیوتری است. با درک صحیح استانداردهای T568A و T568B و تفاوت بین کابل‌های مستقیم، متقاطع و رول‌اور، می‌توانید اتصالات شبکه را به درستی برقرار کرده، از عملکرد بهینه اطمینان حاصل کنید و در صورت بروز مشکل، عیب‌یابی را به سادگی انجام دهید. رعایت این استانداردها، گامی مهم در ساخت یک زیرساخت شبکه پایدار و قابل اعتماد است.
