نقشه ساخت جرثقیل بازویی در شرکت ساخت جرثقیل سقفی علم و صنعت نقش جهان در سریع ترین زمان ممکن صورت می گیرد.
ساخت جرثقیل بازویی (جرثقیل بازویی یا جرثقیل دستی) نیاز به طراحی دقیق و رعایت اصول مهندسی دارد.
مراحل کلی و اجزای اصلی مورد نیاز برای ساخت یک جرثقیل بازویی ساده
1. طراحی اولیه
- تعیین ظرفیت بار: مشخص کنید جرثقیل چه وزنی را باید تحمل کند.
- تعیین طول بازو: طول بازوی جرثقیل باید بر اساس نیازهای کاری تعیین شود.
- تعیین ارتفاع بلند کردن بار: ارتفاع مورد نیاز برای بلند کردن بار را مشخص کنید.
- تعیین پایه و تکیه‌گاه: پایه جرثقیل باید به اندازه‌ای محکم باشد که بتواند وزن بار و بازو را تحمل کند.
بهتر است بدانید: جرثقیل سقفی
2. اجزای اصلی جرثقیل بازویی
- بازوی جرثقیل (بوم):
- معمولاً از فولاد یا آلومینیوم ساخته می‌شود.
- باید مقاومت کافی در برابر خمش و پیچش داشته باشد.
- طول بازو بر اساس نیاز طراحی می‌شود.
- پایه یا ستون:
- پایه باید محکم و پایدار باشد تا از واژگونی جرثقیل جلوگیری کند.
- می‌تواند ثابت یا متحرک (چرخ‌دار) باشد.
- سیستم بلند کردن بار:
- قرقره و طناب: برای بلند کردن بار استفاده می‌شود.
- قلاب: برای اتصال بار به سیستم بلند کردن.
- موتور یا وینچ دستی: برای کنترل حرکت بار.
- سیستم تعادل:
- برای جلوگیری از واژگونی جرثقیل، ممکن است نیاز به وزنه تعادل در طرف مقابل بازو باشد.
- سیستم چرخش:
- اگر جرثقیل نیاز به چرخش داشته باشد، باید یک مکانیزم چرخش (مانند یاتاقان یا موتور چرخشی) طراحی شود.
- کنترل‌ها:
- برای جرثقیل‌های ساده، کنترل‌ها می‌توانند دستی باشند (مانند وینچ دستی).
- برای جرثقیل‌های پیشرفته‌تر، از سیستم‌های هیدرولیک یا الکتریکی استفاده می‌شود.
بیشتر بدانید: جرثقیل دروازه ای
3. مراحل ساخت
- برش و آماده‌سازی مواد:
- برش فولاد یا آلومینیوم برای ساخت بازو و پایه.
- سوراخ‌کاری و آماده‌سازی قطعات برای مونتاژ.
- مونتاژ بازو و پایه:
- اتصال بازو به پایه با استفاده از جوش یا پیچ و مهره.
- نصب سیستم تعادل در صورت نیاز.
- نصب سیستم بلند کردن بار:
- نصب قرقره، طناب، و قلاب.
- اتصال وینچ یا موتور به سیستم.
- تست و تنظیم:
- تست جرثقیل با بارهای سبک برای اطمینان از عملکرد صحیح.
- بررسی تعادل و پایداری جرثقیل.
4. نکات ایمنی
- محاسبات سازه‌ای: اطمینان حاصل کنید که تمام قطعات توانایی تحمل بارهای وارده را دارند.
- استفاده از مواد با کیفیت: از فولاد یا آلومینیوم با کیفیت بالا استفاده کنید.
- بازرسی دوره‌ای: پس از ساخت، جرثقیل را به‌طور منظم بازرسی کنید تا از ایمنی آن اطمینان حاصل شود.
5. ابزار و مواد مورد نیاز
- فولاد یا آلومینیوم
- قرقره و طناب
- قلاب
- وینچ دستی یا موتور
- ابزار جوشکاری
- پیچ و مهره
- ابزار برش و سوراخ‌کاری
این یک طرح کلی برای ساخت جرثقیل بازویی ساده است. برای جرثقیل‌های بزرگ‌تر یا صنعتی، نیاز به طراحی حرفه‌ای‌تر و استفاده از نرم‌افزارهای مهندسی مانند AutoCAD یا SolidWorks دارید. همچنین، رعایت استانداردهای ایمنی و مهندسی ضروری است.
جرثقیل بازویی چیست؟
جرثقیل بازویی (Jib Crane) یک نوع جرثقیل صنعتی است که دارای یک بازوی افقی است و برای جابه‌جایی بار در محدوده‌ای مشخص به کار می‌رود. این جرثقیل معمولاً در کارگاه‌ها، انبارها، بنادر و کارخانه‌ها برای بلند کردن و جابجایی بارهای سنگین مورد استفاده قرار می‌گیرد.
اجزای اصلی جرثقیل بازویی
- بازو (Jib Arm): بازوی افقی که بار را در یک محدوده مشخص حرکت می‌دهد.
- ستون (Column): پایه عمودی که بازو روی آن نصب می‌شود (در مدل‌های مستقل).
- وینچ و قلاب (Hoist & Hook): سیستم بالابرنده که بار را بلند و جابه‌جا می‌کند.
- سیستم چرخشی (Rotating Mechanism): بازو می‌تواند به‌صورت دستی یا موتوری چرخش کند.
- ریل و ترولی (Trolley & Rail): برای حرکت افقی قلاب روی بازو.
بیشتر بدانید: اسکلت فلزی پیچ و مهره اصفهان
انواع جرثقیل بازویی

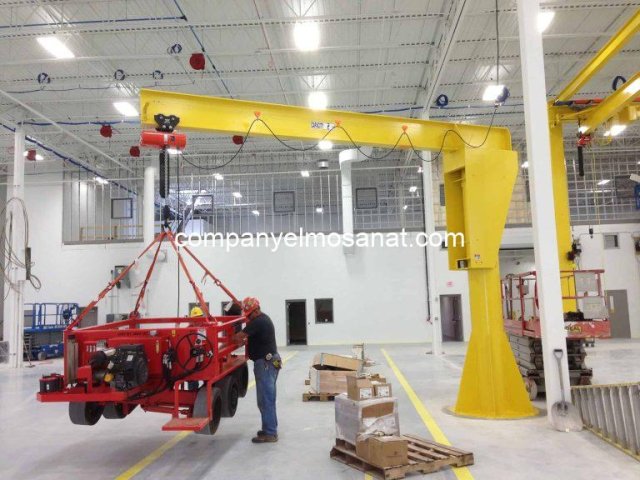

1. جرثقیل بازویی ستونی (Free Standing Jib Crane)
ویژگی‌ها:
- روی یک ستون مستقل نصب شده و به زمین متصل می‌شود.
- می‌تواند چرخش ۱۸۰، ۲۷۰ یا ۳۶۰ درجه داشته باشد.
- مناسب برای استفاده در فضاهای باز یا محیط‌های صنعتی که به آزادی حرکت بیشتری نیاز دارند.
- قابلیت تحمل بارهای سنگین تا چندین تن را دارد.
کاربرد:
- کارخانه‌ها و کارگاه‌های صنعتی
- انبارهای بزرگ
- بنادر و مراکز بارگیری
مزایا:
قابلیت تحمل وزن بالا
امکان استفاده در محیط‌های باز
انعطاف‌پذیری در جابجایی بار
معایب:
نیاز به فضای بیشتر برای نصب
هزینه نصب نسبتاً بالا
بهتر است بدانید: جرثقیل سقفی سوله
2. جرثقیل بازویی دیواری (Wall-Mounted Jib Crane)
ویژگی‌ها:
- بازو روی یک دیوار یا ستون ثابت نصب می‌شود.
- معمولاً چرخش ۱۸۰ تا ۲۷۰ درجه دارد (بسته به نوع نصب).
- برای محیط‌هایی که محدودیت فضا دارند، مناسب است.
- ظرفیت باربری معمولاً کمتر از مدل ستونی است.
کاربرد:
- کارگاه‌های کوچک و متوسط
- خطوط تولید که نیاز به حمل‌ونقل مواد در یک محدوده خاص دارند
- نصب در کنار ماشین‌آلات سنگین برای کمک به جابجایی قطعات
مزایا:
اشغال فضای کمتر نسبت به جرثقیل ستونی
هزینه نصب کمتر
مناسب برای فضاهای بسته
معایب:
محدودیت در زاویه چرخش
ظرفیت بار کمتر نسبت به جرثقیل ستونی
بهتر است بدانید: فروش جرثقیل سقفی
3. جرثقیل بازویی متحرک (Mobile Jib Crane)
ویژگی‌ها:
- دارای چرخ یا ریل برای جابجایی در محیط کار است.
- معمولاً ظرفیت بار کمتری نسبت به مدل‌های ثابت دارد.
- می‌تواند به‌صورت دستی یا موتوری حرکت کند.
- در محیط‌هایی که نیاز به انعطاف‌پذیری بالا دارند، کاربرد دارد.
کاربرد:
- کارگاه‌های تعمیراتی و نگهداری
- کارخانه‌هایی که نیاز به جابجایی مداوم جرثقیل دارند
- انبارها و مراکز توزیع کالا
مزایا:
امکان استفاده در بخش‌های مختلف یک محیط
عدم نیاز به نصب دائمی
هزینه نگهداری پایین
معایب:
ظرفیت بار محدود
نیاز به سطح صاف برای حرکت آسان
بهتر است بدانید:کارخانه ساخت اسکلت فلزی در اصفهان
حالت های جرثقیل بازویی
1. جرثقیل بازویی ثابت (Fixed Jib Crane)
ویژگی‌ها:
- بازو به صورت ثابت به بدنه دستگاه متصل می‌شود و امکان جابجایی آن به دیگر نقاط وجود ندارد.
- تنها در محیط‌هایی که نیاز به حرکت بازو نیست، کاربرد دارد.
- برای حمل بار در یک محدوده خاص استفاده می‌شود.
کاربرد:
- استفاده در کارگاه‌ها و انبارهایی که فضای ثابت برای جابجایی بار دارند.
- باربرداری در مناطقی که محدودیت حرکت وجود ندارد.
2. جرثقیل بازویی متحرک (Slewing Jib Crane)
ویژگی‌ها:
- بازو به دور محور (که معمولاً روی یک پایه قرار دارد) می‌چرخد.
- این امکان به دستگاه اجازه می‌دهد تا بارها را در جهات مختلف حرکت دهد.
- معمولاً به صورت دستی یا با سیستم موتوری چرخش دارد.
کاربرد:
- استفاده در کارگاه‌ها و مکان‌هایی که نیاز به جابجایی بار در جهات مختلف دارند.
- انبارهای باربری و خطوط تولید که نیاز به دسترسی به چندین نقطه دارند.
بیشتر بدانید: اجرای سازه های فلزی
3. جرثقیل بازویی تلسکوپی (Telescopic Jib Crane)
ویژگی‌ها:
- بازو دارای بخش‌های قابل تاشو است که به راحتی طول آن تغییر می‌کند.
- این امکان را می‌دهد که طول بازو را بسته به نیاز متغیر انتخاب کنید.
کاربرد:
- کارگاه‌هایی که نیاز به تنظیم طول بازو برای جابجایی بار در فاصله‌های مختلف دارند.
- استفاده در شرایطی که فضای محدود برای نصب ثابت وجود دارد.
4. جرثقیل بازویی تلسکوپی برجی (Tower Telescopic Jib Crane)
ویژگی‌ها:
- ترکیبی از جرثقیل بازویی و برجی است.
- این نوع می‌تواند در ارتفاعات بالا به جابجایی بار بپردازد و همچنین طول بازو قابل تنظیم است.
کاربرد:
- در پروژه‌های ساختمانی و ساختمانی در ارتفاعات مختلف.
- استفاده در فضاهای باز مانند پروژه‌های عمرانی با ارتفاع زیاد.
5. جرثقیل بازویی دستی (Manual Jib Crane)
ویژگی‌ها:
- عملکرد بازو به صورت دستی توسط اپراتور انجام می‌شود.
- از قطعات ساده‌تری ساخته شده و معمولاً برای حمل بارهای سبک یا استفاده در محیط‌های کوچک طراحی می‌شود.
کاربرد:
- کارگاه‌های کوچک و متوسط که نیازی به سیستم‌های موتوری پیچیده ندارند.
- کارهایی که اپراتور به راحتی می‌تواند با نیروی دست بار را جابجا کند.
6. جرثقیل بازویی برقی (Electric Jib Crane)
ویژگی‌ها:
- از موتورهای برقی برای حرکت دادن بازو استفاده می‌شود.
- این نوع جرثقیل‌ها معمولاً برای بارهای سنگین‌تر و عملیات سریع‌تر طراحی شده‌اند.
کاربرد:
- در کارگاه‌های صنعتی، انبارها، کارخانه‌ها و سایر محیط‌های تولیدی که نیاز به جابجایی بارهای سنگین دارند.
- مناسب برای خطوط تولید اتوماتیک.
بیشتر بدانید: اسکلت فلزی پیچ و مهره اصفهان
7. جرثقیل بازویی هیدرولیکی (Hydraulic Jib Crane)
ویژگی‌ها:
- برای حرکت بازو از سیستم هیدرولیک استفاده می‌شود.
- این سیستم قدرت بیشتری نسبت به سایر انواع برای جابجایی بارهای سنگین‌تر فراهم می‌آورد.
کاربرد:
- در کارگاه‌ها و کارخانه‌های صنعتی که نیاز به جابجایی بارهای سنگین و با دقت بالا دارند.
- برای استفاده در پروژه‌های عمرانی یا حمل بارهای بزرگ.
8. جرثقیل بازویی اتوماتیک (Automatic Jib Crane)
ویژگی‌ها:
- این نوع دستگاه‌ها دارای سیستم‌های هوشمند هستند که برخی از عملیات را به صورت خودکار انجام می‌دهند.
- می‌توانند شامل سنسورهای مختلف برای تشخیص بار و خودکار کردن حرکات باشند.
کاربرد:
- در کارخانه‌ها و محیط‌های اتوماسیون صنعتی که نیاز به عملکرد سریع و دقیق دارند.
- خطوط تولید پیشرفته و انبارهای خودکار.
