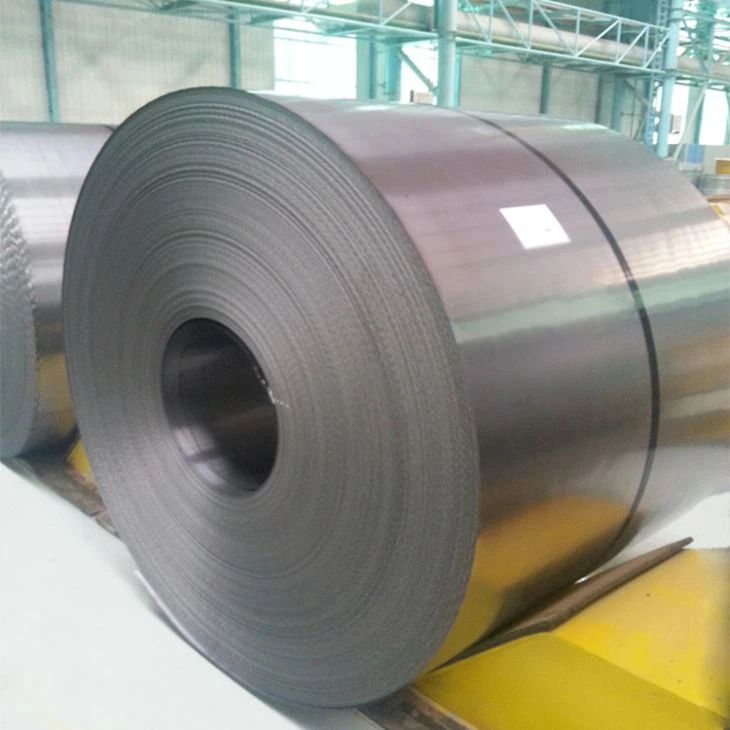

ورق روغنی ST12 از ورق های فولادی نورد سرد در صنعت آهن آلات و فولاد است که مطابق استاندارد DIN 1623 تولید می شود و در واقع همان گرید DC01 در استاندارد EN 10130 است. از مشخصات ورق روغنی st12 می توان به قیمت مناسب در مقایسه با سایر گریدهای نورد سرد، جوشپذیری بالا و قابلیت خم شدن متوسط، ترکیب شیمیایی کم کربن و سطح صاف و صیقلی که ظاهر آن را از ورق گرم متمایز می کند اشاره کرد. ورق ST12 یک گرید معمولی و کم کربین ورق روغنی است که با کمترین کشش می توان عملیات خم کاری، فرمدهی و تبدیل آن به محصولات نهایی را انجام داد.
جدول مشخصات فنی ورق روغنی ST12
| مشخصه | مقدار |
|---|---|
| استاندارد | DIN 1623 |
| معادل اروپایی | DC01 (EN 10130) |
| شماره متریال | 1.0330 |
| نوع فولاد | فولاد کمکربن نورد سرد |
| وضعیت سطح | مات یا براق |
| ضخامت متداول | 0.3 تا 3 میلیمتر |
| عرض متداول کارخانه ها | 1000، 1250 و 1500 میلیمتر |
| شکل عرضه | رول و شیت |
| قابلیت جوشکاری | بسیار خوب |
| قابلیت آبکاری | عالی |
جدول ترکیب شیمیایی ورق ST12
مشخصات شیمیایی ورق سرد اس تی 12 را در جدول زیر مشاهده نمایید:
| عنصر | درصد وزنی |
| کربن (C) | ≤ 0.12% |
| منگنز (Mn) | ≤ 0.60% |
| فسفر (P) | ≤ 0.045% |
| گوگرد (S) | ≤ 0.045% |
| آهن (Fe) | باقیمانده ترکیب |
مقدار کربین در این نوع ورق روغنی نسبتا کم است و جز ورق های کم کربین محسوب می شود.
جدول مشخصات مکانیکی ورق روغنی ST12
| ویژگی مکانیکی | مقدار |
| قدرت تسلیم (Yield Strength) | حداکثر 280 مگاپاسکال |
| استحکام کششی (Tensile Strength) | 270 تا 410 گا پاسکال |
| درصد ازدیاد طول (Elongation) | حداقل 28% |
| قابلیت خمکاری | مناسب |
| قابلیت شکلدهی سرد | خوب |
| قابلیت کشش عمیق | متوسط |
ویژگیهای ورق روغنی ST12
| ویژگی | توضیحات |
| سطح | صاف و یکنواخت |
| دقت ابعادی بالا | حاصل فرآیند نورد سرد |
| جوشپذیری مناسب | قابل استفاده در ساخت انواع قطعات فلزی |
| فرمپذیری مطلوب | از نظر خمکاری و شکل پذیری در سطح متوسط قرار دارد |
| کیفیت ظاهری بالا | مناسب قطعات نمایان و تزئینی |
| قابلیت آبکاری | مناسب برای گالوانیزه و پوششهای محافظ |
| صرفه اقتصادی | قیمت مناسبتر نسبت به گریدهای کششی ST13 و ST14 |
جدول ضخامتها و ابعاد متداول ورق روغنی ST12
| ضخامت (میلیمتر) | عرضهای رایج (میلیمتر) | حالت عرضه |
|---|---|---|
| 0.30 | 1000، 1250 | رول |
| 0.40 | 1000، 1250 | رول |
| 0.50 | 1000، 1250 | رول و شیت |
| 0.60 | 1000، 1250 | رول و شیت |
| 0.70 | 1000، 1250 | رول و شیت |
| 0.80 | 1000، 1250 | رول و شیت |
| 0.90 | 1000، 1250 | رول و شیت |
| 1.00 | 1000، 1250، 1500 | رول و شیت |
| 1.25 | 1000، 1250، 1500 | رول و شیت |
| 1.50 | 1000، 1250، 1500 | رول و شیت |
| 2.00 | 1000، 1250، 1500 | رول و شیت |
| 2.50 | 1000، 1250، 1500 | رول و شیت |
| 3.00 | 1000، 1250، 1500 | شیت |
جدول وزن ورق روغنی ST12
وزن ورق st12 بر اساس وزن مخصوص 7.85 برایفولاد و برای شیت با ابعاد 1در 2 محاسبه می کنیم.
| ضخامت شست اس تی 12 (میلیمتر) | وزن هر شیت 1×2 متر (کیلوگرم) |
|---|---|
| 0.50 | 7.85 |
| 0.60 | 9.42 |
| 0.70 | 10.99 |
| 0.80 | 12.56 |
| 0.90 | 14.13 |
| 1.00 | 15.70 |
| 1.25 | 19.63 |
| 1.50 | 23.55 |
| 2.00 | 31.40 |
| 2.50 | 39.25 |
| 3.00 | 47.10 |
ضخامت بالاتر از 3 میل برای ورق های نورد سرد بسیار کمیاب است.
جدول وزن هر متر مربع ورق روغنی ST12
برای مواقعی که یک مساحت خاصی از ورق روغنی را می خواهید بخرید ما وزن هر متر مربع را قرار می دهیم که از ضرب آن در مساخت کل بار مورد نیاز عدد نهایی را محاسبه کنید.
| ضخامت ورق st12 (میلیمتر) | وزن هر متر مربع (کیلوگرم) |
|---|---|
| 0.50 | 3.93 |
| 0.60 | 4.71 |
| 0.70 | 5.50 |
| 0.80 | 6.28 |
| 0.90 | 7.07 |
| 1.00 | 7.85 |
| 1.25 | 9.81 |
| 1.50 | 11.78 |
| 2.00 | 15.70 |
| 2.50 | 19.63 |
| 3.00 | 23.55 |
فرمول محاسبه وزن ورق روغنی ST12:
وزن ورق st12 روغنی (کیلوگرم) = طول شیت (متر) × عرض شیت (متر) × ضخامت (میلیمتر) × 7.85
ورق ST12 پر استفاده ترین نوع ورق روغنی سرد در بازار ایران است و زمانی استفاده میشود که علاوه بر کیفیت سطح بالا، نیاز به فرمدهی معمولی و قیمت مقرون به صرفه وجود داشته باشد. برای قطعاتی که نیاز به عملیات کشش عمیق یا فرم دادن شدید دارند، معمولاً از گریدهای ST13 و ST14 استفاده میشود.
