برای محاسبه توان جرثقیل سقفی، باید توان مورد نیاز برای هر یک از سیستم‌های حرکتی (بالابر، حرکت پل، حرکت ترولی) را جداگانه محاسبه کرد. فرمول‌های اصلی به شرح زیر است:
۱. توان سیستم بالابر (Hoisting Power)
فرمول اصلی:
P_hoist = (Q × g × v) / (1000 × η)بیشتر بدانید: قلاب جرثقیل
متغیرها:
P_hoist: توان مورد نیاز بالابر (کیلووات)
Q: ظرفیت باربرداری (کیلوگرم)
g: شتاب گرانش (۹.۸۱ m/s²)
بیشتر بدانید: جرثقیل بازوئی
v: سرعت بالابری (متر بر ثانیه)
η: بازدهی سیستم (معمولاً ۰.۷۵ تا ۰.۸۵)
بیشتر بدانید: کلید فرمان صنعتی
مثال محاسبه:
برای جرثقیلی با ظرفیت ۵ تن (۵۰۰۰ کیلوگرم)، سرعت بالابری ۰.۱ m/s و بازدهی ۰.۸:
P_hoist = (5000 × 9.81 × 0.1) / (1000 × 0.8) ≈ ۶.۱۳ kWبیشتر بدانید: جرثقیل سقفی

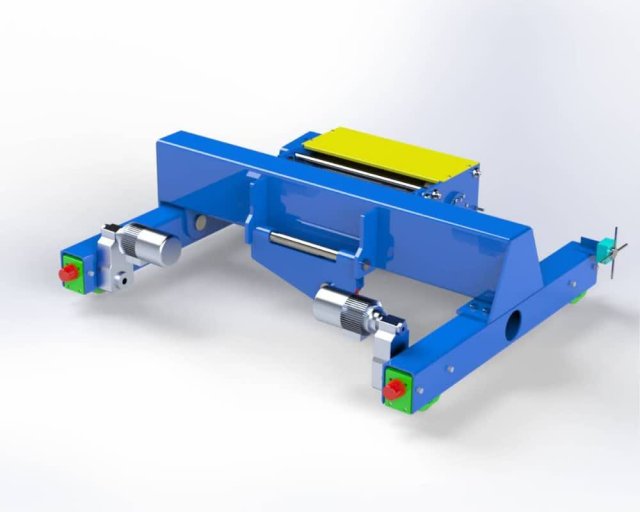

۲. توان سیستم حرکت ترولی (Trolley Travel Power)
فرمول:
P_trolley = (μ × (Q + W_trolley) × g × v_trolley) / (1000 × η)بیشتر بدانید: بالابر زنجیری
متغیرها:
μ: ضریب اصطکاک (۰.۰۲ تا ۰.۰۵ برای چرخ‌های با یاتاقان غلتشی)
بیشتر بدانید: وینچ زنجیری
W_trolley: وزن ترولی (کیلوگرم)
بیشتر بدانید: جرثقیل کیتو
v_trolley: سرعت حرکت ترولی (m/s)
بیشتر بدانید: جرثقیل سقفی
۳. توان سیستم حرکت پل (Bridge Travel Power)
فرمول:
P_bridge = (μ × (Q + W_trolley + W_bridge) × g × v_bridge) / (1000 × η)بیشتر بدانید: بالابر زنجیری برقی
متغیرها:
W_bridge: وزن پل جرثقیل (کیلوگرم)
v_bridge: سرعت حرکت پل (m/s)
بیشتر بدانید: تعمیرکار جرثقیل سقفی
۴. محاسبه جریان الکتریکی موتورها
فرمول توان ظاهری:
S = P / (PF × η_electric)
PF: ضریب قدرت (معمولاً ۰.۸ تا ۰.۹)
بیشتر بدانید: جرثقیل سقفی
η_electric: بازدهی الکتریکی (معمولاً ۰.۹)
جریان نامی موتور:
بیشتر بدانید: قلاب جرثقیل
I = (P × 1000) / (√3 × V × PF × η_electric)
بهتر است بدانید: بالابر زنجیری برقی
عوامل تأثیرگذار اضافی:
۱. ضریب سرویس (Duty Factor): برای جرثقیل‌های با کاربرد سنگین (Class FEM 1B تا 3B) ضریب ۱.۱ تا ۱.۳ اعمال می‌شود.
۲. شتاب و کندشونده: در محاسبات دقیق‌تر، اثر شتاب اولیه نیز محاسبه می‌شود:
بیشتر بدانید: جرثقیل کیتو
P_acceleration = (J × α² × t) / (1000 × η)بیشتر بدانید: جرثقیل بازوئی
J: ممان اینرسی
α: شتاب زاویه‌ای
بیشتر بدانید: جرثقیل آو.یز
t: زمان شتاب‌گیری
۳. شرایط محیطی: در محیط‌های با دمای بالا یا آلوده، ضریب ایمنی ۱۰-۲۰٪ اضافه می‌شود.
مثال کاربردی:
برای یک جرثقیل ۱۰ تن با مشخصات:
سرعت بالابری: ۰.۱۵ m/s
بیشتر بدانید: تعمیرکار جرثقیل سقفی
سرعت ترولی: ۰.۴ m/s
سرعت پل: ۱ m/s
بازدهی کلی: ۰.۸
بیشتر بدانید: وینچ کشنده
محاسبات:
۱. توان بالابر: ≈ ۱۸.۴ kW
۲. توان ترولی: ≈ ۱.۲ kW (با فرض μ=۰.۰۳)
بیشتر بدانید: وینچ زنجیری
۳. توان پل: ≈ ۵.۵ kW (با فرض μ=۰.۰۲)
بیشتر بدانید: جرثقیل سقفی
توان کل الکتریکی مورد نیاز: ≈ ۲۵ kW (با در نظر گرفتن ضریب همزمانی)
بهتر است بدانید:قطعات یدکی جرثقیل
zinanabniehیکشنبه 14 اردیبهشت 1404 ساعت 13:35
مواردی که در نقشه ساخت جرثقیل سقفی باید لحاظ شود
۱. نقشه‌های عمومی و کلی
پلان موقعیت نصب جرثقیل (با مشخصات محل نصب و ابعاد سالن)
نمای جانبی و مقطعی جرثقیل (شامل ارتفاع نصب، دهانه، و حریم ایمنی)
بیشتر بدانید: جرثقیل سقفی
جزئیات اتصال جرثقیل به سازه ساختمان
۲. جزئیات سازه‌ای
نقشه تیر پل اصلی (Main Girder):
ابعاد و پروفیل مورد استفاده (جعبه‌ای یا I-beam)
بیشتر بدانید: جرثقیل سقفی
محل تقویت‌ها (در صورت نیاز)
بیشتر بدانید: جرثقیل بازوئی
جزئیات جوش‌ها و اتصالات
نقشه تیرهای انتهایی (End Carriages):
سیستم چرخ‌ها و اتصال به تیر اصلی
بیشتر بدانید: جرثقیل بازوئی
مکانیزم حرکت و موتور محرک
ریل‌بندی و مسیر حرکت:
نوع ریل (مثلاً ریل بال پهن یا ریل جرثقیل مخصوص)
بیشتر بدانید: تعمیرکار جرثقیل سقفی
روش نصب و فیکسچرهای اتصال ریل به سازه
بهتر است بدانید: قلاب جرثقیل سقفی
۳. سیستم مکانیکی و الکتریکی
سیستم بالابر (Hoisting Mechanism):
محل نصب موتور، گیربکس، و درام (طناب یا زنجیر)
مسیر حرکت کابل‌ها و قلاب
سیستم حرکت پل و ترولی (Cross Travel & Long Travel):
موتورها، چرخ‌ها، و سیستم انتقال قدرت
بیشتر بدانید: جرثقیل سقفی
ترمزها و کوپلینگ‌ها
تابلو برق و کابل کشی:
محل نصب تابلو، جعبه تقسیم‌ها، و سیستم‌های کنترل
مسیر کابل‌های برق و کنترل
بیشتر بدانید: جرثقیل بازوئی
۴. جزئیات ایمنی و لوازم جانبی
محدودکننده‌های حرکت (Limit Switches) برای ابتدا و انتهای مسیر
سیستم ترمز اضطراری (Emergency Stop)
حفاظ‌های ایمنی (Safety Guards) برای قسمت‌های متحرک
علائم هشداردهنده (آژیر و چراغ‌های سیگنال)
بهتر است بدانید: جرثقیل بازویی
۵. بارگذاری و مشخصات فنی
نقشه بارگذاری (Load Chart) شامل:
حداکثر ظرفیت بار
نقاط تکیه‌گاه و بارهای وارده به سازه
جدول مشخصات فنی (Technical Data Table):
موتورها (قدرت، دور، نوع)
گیربکس‌ها (نسبت تبدیل، گشتاور)
ظرفیت ترمزها
۶. دیتیل‌های اجرایی
جوش‌ها و اتصالات (نوع جوش، الکترود، و تست‌های غیرمخرب)
رنگ‌آمیزی و حفاظت ضد خوردگی (زیرسازی، رنگ نهایی)
بیشتر بدانید: ریل جرثقیل سقفی
دستورالعمل مونتاژ و نصب (مراحل نصب، ترتیب سفت‌کردن پیچ‌ها)
۷. استانداردهای مورد استفاده
ذکر استانداردهای طراحی و ساخت (مثلاً ISO, FEM, DIN, یا استانداردهای ملی)
نکات کنترل کیفیت (QC) و تست‌های پیش از راه‌اندازی
۸. نقشه‌های مونتاژ و حمل
نحوه تقسیم‌بندی جرثقیل برای حمل (در صورت نیاز)
نقاط بلند کردن (Lifting Lugs) برای جابجایی قطعات
بهتر است بدانید: بالابر زنجیری
نکته مهم:
نقشه‌ها باید به همراه لیست قطعات (BOM) و مشخصات مواد ارسال شوند.
در صورت استفاده از نرم‌افزارهای طراحی (مثل AutoCAD، SolidWorks)، فایل‌های دیجیتال نیز باید ارائه شوند.
