نشانه‌گذاری صحیح ظرفیت جرثقیل سقفی یکی از الزامات ایمنی و استانداردهای صنعتی است تا از بارگذاری بیش از حد و حوادث جلوگیری شود. در ادامه به موارد کلیدی در این زمینه اشاره می‌شود:
بیشتر بدانید: جرثقیل دروازه ای
۱. محل‌های الزامی برای نشانه‌گذاری ظرفیت
طبق استانداردهای بین‌مللی (مانند ISO 4301, OSHA, CMAA)، ظرفیت جرثقیل باید در محل‌های زیر به وضوح درج شود:

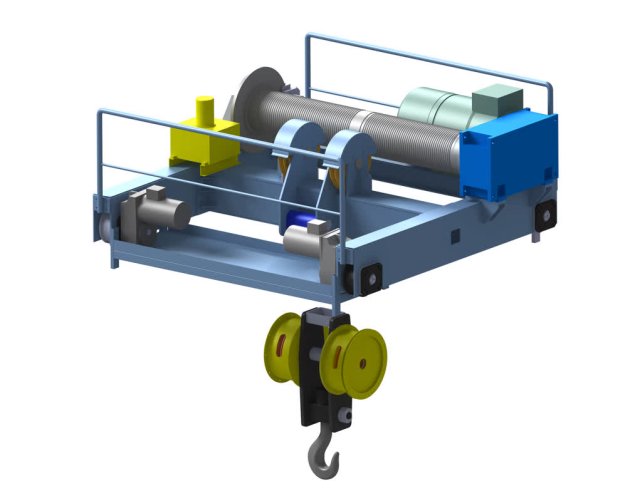

✅ روی بدنه جرثقیل (پلاک مشخصات) – معمولاً روی پل (Bridge) یا ترولی (Trolley) نصب می‌شود.
بیشتر بدانید: جرثقیل دروازه ای
✅ روی قلاب (Hook) – حداکثر ظرفیت بار مجاز روی بدنه قلاب حک یا الصاق می‌شود.
✅ کنترل‌پنال اپراتور – در صورت استفاده از جرثقیل‌های ریموت دار، ظرفیت روی کنترلر نوشته می‌شود.
✅ در ورودی سالن یا محل نصب جرثقیل – برای اطلاع تمام پرسنل.
بیشتر بدانید: کمربند بلغاری
۲. اطلاعاتی که باید روی پلاک ظرفیت درج شود
پلاک ظرفیت جرثقیل باید شامل موارد زیر باشد:
حداکثر ظرفیت اسمی (Rated Capacity) بر حسب تن یا کیلوگرم.
مدل و شماره سریال جرثقیل.
بیشتر بدانید: جرثقیل سقفی
تاریخ ساخت و نام سازنده.
استانداردهای مورد استفاده (مثلاً ISO, DIN, FEM).
نسبت بار مجاز در حالت ساکن و دینامیک (مثلاً ۱٫۲۵ برای تست بار).
بهتر است بدانید: قلاب جرثقیل سقفی 70 تن
مثال پلاک ظرفیت:
۳. روش‌های نشانه‌گذاری ظرفیت
الف) پلاک فلزی دائم
از جنس فولاد ضدزنگ یا آلومینیوم با حکاکی لیزر برای ماندگاری بالا.
نصب با پیچ و مهره ضدخش یا جوش به صورت ثابت.
بیشتر بدانید: جرثقیل بلغاری
ب) برچسب مقاوم در برابر محیط‌های خورنده
برای محیط‌های اسیدی یا مرطوب از برچسب‌های UV Resistant استفاده شود.
ج) نشانه‌گذاری روی قلاب
معمولاً به صورت کنده‌کاری (Engraving) یا الصاق پلاک کوچک انجام می‌شود.
مثال: “10T SWL” (Safe Working Load).
۴. الزامات رنگ‌آمیزی و علائم هشداردهنده
رنگ‌های پرکنتراست (مثلاً زرد و سیاه) برای جلب توجه.
نصب علائم هشدار “عدم تجاوز از ظرفیت” نزدیک کنترلر.
در صورت وجود چند حالت کاری (مثلاً استفاده از همزمان دو قلاب)، ظرفیت هر حالت باید جداگانه مشخص شود.
