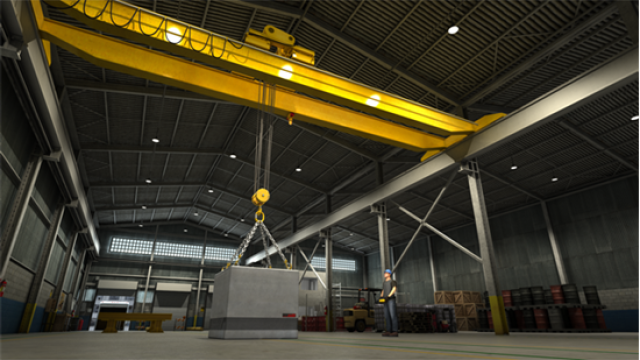

پل جرثقیل یا تیر اصلی (Bridge): ساختار افقی که روی ریل حرکت می‌کند.

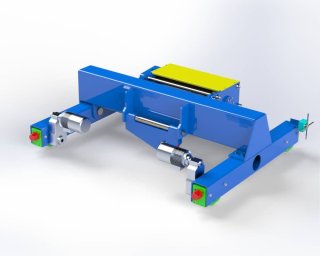

کالسکه یا ترولی جرثقیل (Trolley): بر روی پل حرکت می‌کند و بالابر را حمل می‌کند.
بالابر (Hoist): موتور و مکانیزم سیم‌بکسل یا زنجیری برای بالا و پایین بردن بار.
بیشتر بدانید: جرثقیل بازویی
ریل جرثقیل سقفی یا رانوِی (Runway): مسیر حرکت افقی پل جرثقیل.
سیستم کنترل: ریموت کنترل یا تابلو دستی برای هدایت حرکات.
بیشتر بدانید: جرثقیل بازویی
کاربردهای جرثقیل سقفی
کارخانه‌های تولید قطعات فلزی و سنگین
سوله‌های صنعتی و مونتاژ
انبارها و مراکز لجستیکی
بیشتر بدانید: جرثقیل بازویی
صنایع فولاد، نفت، پتروشیمی و معادن
کارگاه‌های تعمیراتی و خدماتی
مزایای استفاده از جرثقیل سقفی
جابجایی ایمن و سریع بارهای سنگین
بیشتر بدانید: جرثقیل بازویی
کاهش نیاز به نیروی انسانی
افزایش بهره‌وری خطوط تولید
اشغال نکردن فضای زمینی (در مقایسه با لیفتراک)
بیشتر بدانید: جرثقیل بازویی
نصب جرثقیل سقفی
نصب جرثقیل سقفی یکی از مراحل کلیدی در راه‌اندازی یک سیستم حمل بار صنعتی است و نیازمند دقت، دانش فنی و رعایت استانداردهای ایمنی است. در ادامه مراحل نصب و نکات مهم آن را بررسی می‌کنیم:
بیشتر بدانید: جرثقیل بازویی
مراحل نصب جرثقیل سقفی
بازدید از محل و بررسی سازه
ارزیابی وضعیت سوله یا سالن
بیشتر بدانید: جرثقیل بازویی
اندازه‌گیری طول دهانه، ارتفاع سقف و نوع سازه
بیشتر بدانید: جرثقیل بازویی
نقشه‌کشی و طراحی مهندسی
طراحی پل، ریل‌ها، محل نصب ریل‌ها و مکانیزم بالابر با توجه به ظرفیت مورد نیاز
در نظر گرفتن محل عبور کابل برق، تابلو برق و کنترلر
آماده‌سازی محل نصب
نصب پایه‌ها و تیرهای نگهدارنده ریل (در صورت عدم وجود)
بیشتر بدانید: جرثقیل بازویی
آماده‌سازی بستر نصب ریل (در سوله‌ها معمولاً روی ستون‌ها انجام می‌شود)
بیشتر بدانید: جرثقیل بازویی
نصب ریل‌ها (Runway Beams)
تراز کردن و جوش یا پیچ کردن ریل‌ها به سازه سقف
استفاده از صفحات زیر ریل و ضربه‌گیرها
مونتاژ پل جرثقیل (Bridge)
اتصال تیرها، چرخ‌ها و ترولی (کالسکه) به‌صورت زمینی یا هوایی
بیشتر بدانید: جرثقیل بازویی
نصب بالابر (Hoist) و کابل‌کشی برق
اتصال بالابر به ترولی
نصب کابل برق، کابل‌گیر (Cable Festoon) یا سیستم برق‌رسانی شین
نصب کنترلر و تابلو فرمان
نصب ریموت یا پندانت (کنترل دستی)
بیشتر بدانید: جرثقیل بازویی
برنامه‌ریزی و تست سیستم فرمان
بیشتر بدانید: جرثقیل بازویی
تست و راه‌اندازی نهایی
تست بدون بار و تست با بار
بررسی عملکرد موتور، ترمز، سنسورها و سیستم ایمنی
تحویل فنی همراه با آموزش اپراتور
بیشتر بدانید: جرثقیل بازویی
نکات مهم ایمنی و فنی
نصب باید زیر نظر یک تیم مجرب فنی انجام شود.
از قطعات استاندارد و دارای گواهینامه استفاده شود.
حتماً از تراز بودن ریل‌ها و ثبات سازه سقف اطمینان حاصل شود.
سیستم کنترل و توقف اضطراری نصب گردد.
بیشتر بدانید: جرثقیل بازویی
در پایان، دفترچه راهنما و دستورالعمل نگهداری تحویل کارفرما شود.
خدمات نصب جرثقیل سقفی در ایلام و سراسر ایران
بیشتر بدانید: جرثقیل بازویی
اگر نیاز به نصب یا راه‌اندازی جرثقیل سقفی دارید، شرکت جرثقیل سقفی زینان با تکنیسن و مهندسین مجرب در سریع ترین زمان ممکن این کار را برای شما انجام می دهد.
