انکراژ

اجزاي اصلي در پايدارسازی با استفاده از مهار (انكر) و یا انکراژ به قرار زير می باشد:

استرند :

كابل تنيده شده از چند رشته مفتول فولادي ميباشد .اين مفتول هاي فولادي داراي مقاومت بالا مي باشند .ميتوان به جاي استرند از فولاد نيز استفاده نمود كه در اين حالت نيرو پيش تنيدگي قابل اعمال با توجه به مقاوت پايين تر فولاد (حدود 400 مگاپاسكال)  نسبت به انكر كمتر ميباشد. استفاده از استرند يا فولاد با توجه به شرايط پروژه تعيين ميشود.

فاصله نگهدار :

براي دسته كردن چند رشته استرند در يك مهار و ثابت نگهداشتن آنها نسبت به يكديگر و رعايت حداقل فاصله مجاز بين رشته هاي استرند از فاصله رنگهدارها استفاده ميشود.

شلنگهاي تزريق :

براي اطمينان از پر شدن گمانه با دوغاب در حين تزريق گمانه از يك يا چند شلنگ با طولي حداقل برابر با طول مهار استفاده ميشود.

پكر :

براي تزريق تحت فشار از پكر استفاده ميشود .دوخت هاي پكر بايد به گونه اي باشد كه تحمل فشارهاي تزريق را داشته باشد.  آب بندي ابتدا و انتهاي پكر بايد به صورت مناسبي انجام گيرد تا در هنگام پركردن پكر توسط دوغاب و يا تزريق تحت فشارِ طول گيردار مهار، نشت اتفاق نيافتد.

غلاف استرند :

به منظور جلوگيري از چسبيدن و درگير شدن استرندها به دوغاب و اطمينان از عدم انتقال نيروي مهار به خاك در طول آزاد، استرند در طول آزاد مهار در داخل غلاف نگهداشته ميشوند.

سر انكر:

سر انكر يك استوانه داراي چند سوراخ مخروطي شكل در قاعده آن ميباشد كه به منظور انتقال نيروي كششي مهار از استرند بر روي مهار در سر گمانه نصب ميشود.

گوه:

قطعات فولادي مخروطي شكل تو خالي كه در اطراف هر رشته استرند در داخل سوراخ سر انكر و به منظور قفل كردن استرند استفاده ميشود.

لازم به ذكر است كه در صورت استفاده از ميگلرد به جاي استرند در انكر نياز به بعضي از اجزاي فوق نميباشد.

پروفیل حائل فولادی

لازم بذکر است در بعضی از موارد عملیات حفر چاه وچود نداشته و پروفیل حائل فولادی پس از اتمام عملیات مقطعی خاکبرداری، حفاری و نصب المان تسلیح در محل مربوطه می شود.

در نهایت پس از این مرحله عملیات کشش المان تسلیح (اعمال نیروی پس تنیدگی) صورت می پذیرد.

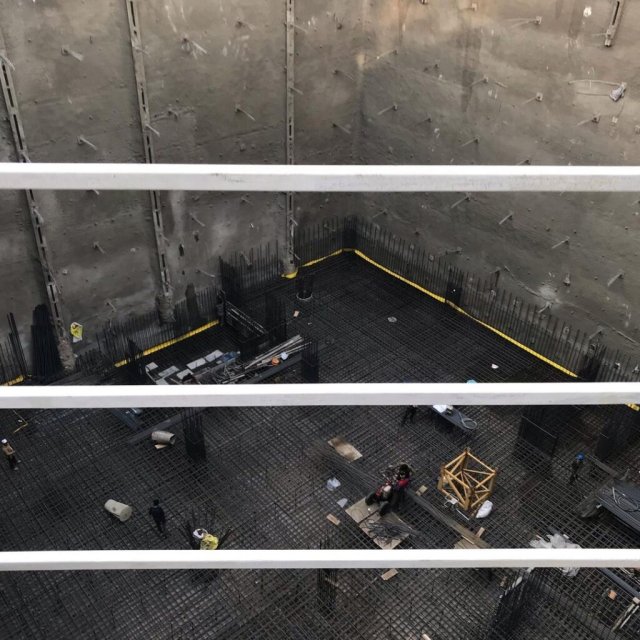

شکل 1 -1- اجرای گودبردای عمیق توسط شرکت مهندسی فاراب پی با استفاده از روش انکراژ

انواع مختلف مهارها و یا انکراژ در فاراب پی
